Оребренная труба состоит из трубы несущей и наружного
оребрения, полученного методом накатки.
Оребренная труба применяется в секциях аппаратов
воздушного охлаждения, промышленных и бытовых отопительных радиаторах,
воздушных калориферах и т.п. Изготавливается методом холодной
накатки алюминиевой заготовки на несущую стальную или латунную
трубу.
Могут применяться при температуре эксплуатации
до 300°С и давлении среды до 450 кг/кв.см в различных нейтральных
и агрессивных средах.
Материальные исполнения предлагаемых оребренных
труб: Б1; Б2; Б3; Б4; Б5
Коэффициент оребрения: 9; 14,6; 17; 17,4; 20
Возможны поставки труб длиной от 1,5 до 12,2
м
Диаметр несущей трубы - 20, 25, 38 мм с толщиной
стенки 2; 2,5 или 3 мм.
Диаметр по оребрению 49, 52, 56 мм.

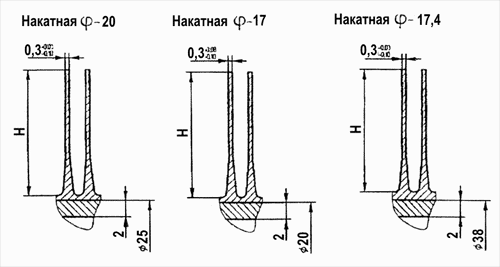

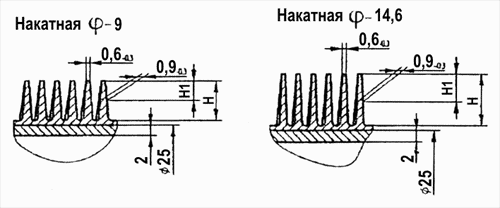

Основные технические характеристики.
Фи |
Материальное исполнение |
Поверхность 1 пог. метра, м² |
пси |
Количество ребер на 1 пог.м |
Размеры, мм |
F |
F1 |
F2 |
Д |
Н |
Н1 |
9 |
Б1, Б2, Б2.1, Б3, Б4.1, Б5, Б5.1 |
0,798 |
0,088 |
0,066 |
12,0 |
286+-5 |
49 |
10,5 -+0,5 |
6 |
14,6 |
1,284 |
|
|
19,5 |
333+-5 |
56 |
14,0 +-0,5 |
10 |
20 |
1,628 |
0,085 |
|
24,7 |
400+-5 |
57 |
15,0+-0,4 |
- |
17 |
1,220 |
0,072 |
0,050 |
24,5 |
400+-5 |
52 |
14,5+-0,4 |
- |
17,4 |
2,178 |
0,126 |
0,107 |
20,5 |
394+-5 |
70 |
15,0+-0,4 |
- |
Длина трубы: 1,5 м; 3,0 м; 4,0 м; 6,0 м; 8,0 м;
12,0 м
Условные обозначения:
фи=F/F1-коэффициент оребрения;
пси=F/F2-коэффициент увеличения поверхности;
F-полная поверхность по оребрению;
F1-наружная поверхность гладкой трубы основания
ребер;
F2 внутренняя поверхность.

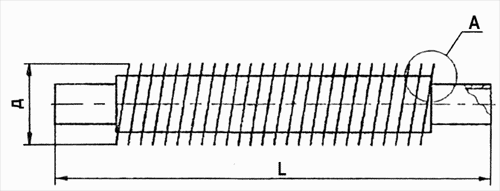

Труба оребренная
|
