Горизонтальные цельносварные аппараты с эллиптическими
днищами и трубным пучком.
Горизонтальные цельносварные аппараты с эллиптическими днищами
и трубным пучком предназначены для приема, хранения и выдачи жидких
и газообразных сред при условном давлении в аппарате 0,6 МПа,
с постоянным или периодическим подогревом (или охлаждением).
Давление теполоносителя не более 0,6 МПа.
Выдача жидких сред может осуществляться как самотеком, так и
передавливанием сжатым воздухом, технологическим или инертным
газом.

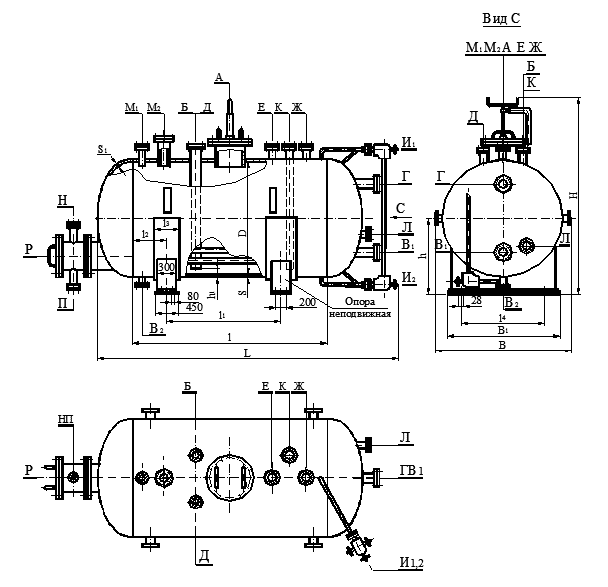

Внешний вид горизонтального цельносварного аппарата с эллиптическими
днищами и трубным пучком.
Основные размеры цельносварных аппаратов с эллиптическими
днищами и трубным пучком
Объем, м³ |
Площадь поверхности теплообмена,
м² |
Размеры, мм |
Условное обозначение |
Номинальный |
Рабочий, не более |
D |
l |
l 1 |
l 2 |
B 1 |
h 1 |
6,3 |
5,4 |
10,5 |
1600 |
2500 |
1600 |
450 |
1440 |
100 |
ГЭЭ1-2-6,3-0,6 |
10 |
9,1 |
2000 |
1790 |
ГЭЭ1-2-10-0,6 |
16 |
13,7 |
17,1 |
4200 |
3200 |
5000 |
ГЭЭ1-2-16-0,6 |
25 |
20,9 |
18,6 |
2400 |
4500 |
3500 |
2140 |
140 |
ГЭЭ1-2-25-0,6 |
40 |
34,3 |
31,4 |
8000 |
7000 |
ГЭЭ1-2-40-0,6 |
50 |
42 |
2800 |
7000 |
5800 |
600 |
2480 |
160 |
ГЭЭ1-2-50-0,6 |
63 |
52,4 |
35,4 |
9000 |
7800 |
ГЭЭ1-2-63-0,6 |
Примечание: указанные в таблице габаритные размеры не
зависят от варианта материального исполнения аппарата.
Допустимые значения температуры и плотностей рабочих сред
Условное обозначение |
Шифр номинального исполнения |
Размеры, мм |
Общая масса (с опорами ) , кг |
h |
S |
S 1 |
L |
B |
H |
ГЭЭ 1-2-6,3-0,6
|
1 |
1018 |
8 |
8 |
4075 |
1770 |
2470 |
2310 |
2 |
4070 |
3 , 4 |
2180 |
2300 |
5 |
10 |
2380 |
6 |
8 |
2300 |
ГЭЭ 1-2-10-0,6
|
1 |
1220 |
10 |
4210 |
2170 |
2880 |
3025 |
2 |
4200 |
3020 |
3 |
2590 |
3005 |
4 |
3000 |
5 |
1225 |
10 |
2595 |
3300 |
6 |
1220 |
8 |
3010 |
ГЭЭ 1-2-16-0,6
|
1 |
5910 |
2180 |
2880 |
3910 |
2 |
5905 |
3905 |
3 |
2590 |
3890 |
4 |
3885 |
5 |
1225 |
10 |
2185 |
2595 |
4355 |
6 |
1220 |
8 |
2180 |
3895 |
ГЭЭ 1-2-25-0,6
|
2 |
1425 |
6440 |
2580 |
3290 |
5090 |
3 |
2995 |
5080 |
4 |
5065 |
5 |
10 |
12 |
2585 |
5810 |
6 |
5805 |
ГЭЭ 1-2-40-0,6
|
2 |
1425 |
8 |
10 |
9940 |
2600 |
3290 |
7160 |
3 |
2995 |
7150 |
4 |
7135 |
5 |
10 |
12 |
2610 |
8310 |
6 |
8305 |
ГЭЭ 1-2-50-0,6
|
1 |
1628 |
9115 |
3010 |
3700 |
9325 |
2 |
9110 |
9315 |
3 |
3400 |
9310 |
4 |
9300 |
5 |
1632 |
12 |
14 |
3410 |
10650 |
6 |
12 |
10350 |
ГЭЭ1-2-60-0,6
|
1 |
1628 |
10 |
11115 |
3690 |
10850 |
2 |
11100 |
10840 |
3 |
3400 |
10830 |
4 |
10820 |
5 |
1632 |
12 |
14 |
3410 |
12460 |
6 |
12 |
12160 |
