Фильтры выпускаются в соответствии с ТУ3616-004-00220339-97 (ОКП 36 1600).

Фильтры предназначены для защиты от механических примесей насосного и другого технологического оборудования в установках нефтеперерабатывающей, нефтяной, газовой отраслей промышленности. Размеры улавливаемых твердых механических частиц примесей более 200 мкм.

ФИльтры рассчитаны для трубопроводов на условные давления 1,6 и 4,0 МПа при температуре транспортируемой жидкости от минус 60 до 300°С.

Класс опасности транспортируемой жидкости 1, 2, 3 или 4 в соответствии с ГОСТ 12.1.007-76.

Срок службы — 20 лет, при эксплуатации фильтров со средами, вызывающими скорость проникновения коррозии в глубину металла не более 0,1 мм в год, 12 лет при скорости проникновения коррозии до 0,17 мм в год.

По способу соединения с трубопроводом выпускаются два исполнения фильтров:

- на фланцах - исполнение 1

- с помощью сварки - исполнение 2.

В зависимости от температуры транспортируемой жидкости фильтры выпускаются в 4-х вариантах материального исполнения:

- 1 - сталь 16ГС (от минус 30С до 300С)

- 2 - сталь 09Г2С-8 (от минус 60С до 300С)

- 3 - сталь 08Х22Н6Т (от минус 40С до 300С)

- 4 - сталь 09Г2С-7 (от минус 45С до 300С)

По требованию заказчика возможно изготовление с термообработкой.


1-корпус, 2-фильтрующий элемент, 3-крышка, 4-подъемно-поворотное устройство, 5-серьга, 6-опора

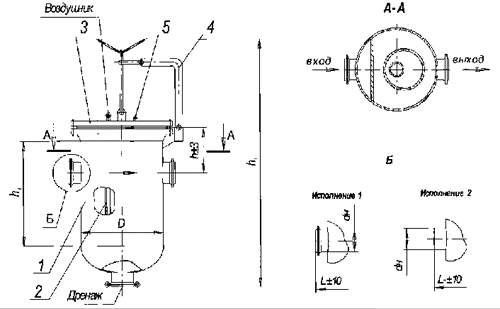

Внешний вид фильтров с Ду80 и 150 мм	Внешний вид фильтров с Ду 250, 300 и 500 мм.

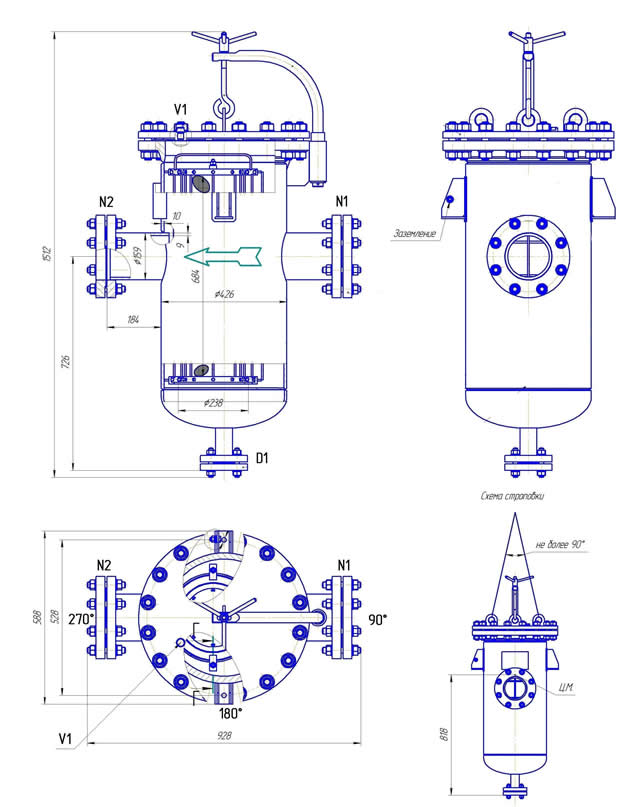

Фильтр СДЖ-150

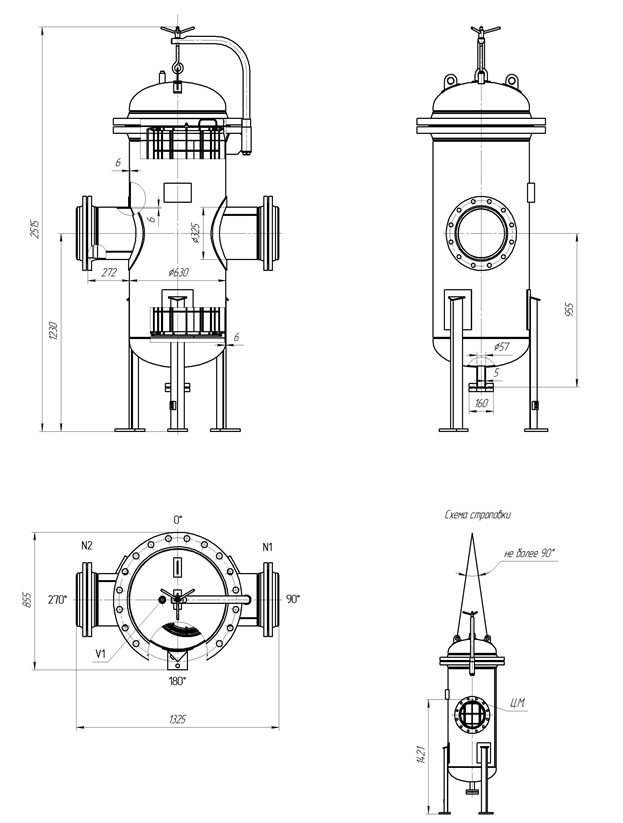

Филтр СДЖ-300

Основные параметры и размеры фильтров жидкостных сетчатых

Ду, мм	80	150	250	300	500	80	150
Ру, МПа	1,6					4,0
D, мм	273	426	630	630	1028	273	426
d H , мм	89	159	273	325	530	89	159
h , мм	260	350	430	430	680	290	375
hi , мм	820*	1475	-	-	-	870	1580
Ь 2 , мм	427	730	1095	1095	1335	394	710
L, мм	730 (720)	1005 (995)	1255	1325	1920	760(750)	1090
L 1 , мм	420 (410)	650 (640)	850	910	1360	420(410)	650
Объем V, м 3	0,03	0,11	0,41	0,41	1.45	0,03	0,11
Поверхность фильтрации м 2 , не менее	0,16	0,5	1,2	1,2	2,6	0,16	0,5
Масса в зависимости от материального исполнения, кг	95	270	590	630	1680	176	370

Примечания:
1.размеры в скобках для материального исполнения 3
2.* размер дан без подъемно-поворотного устройства
3.Прокладки фланцев должны быть приняты из паронита

Установочные размеры фильтров на опорах

Проход условный Ду, мм	Условное обозначение опоры ОСТ 26-665-79	D 1 , мм	D S , мм	Н 2 , мм	Н 3 , мм	Н 4 , мм
250, 300	2-10	640	19	2245	1230	450
500	2-25	980	24	2750	1370	600
