Ресиверы объемом 10 м³.
|

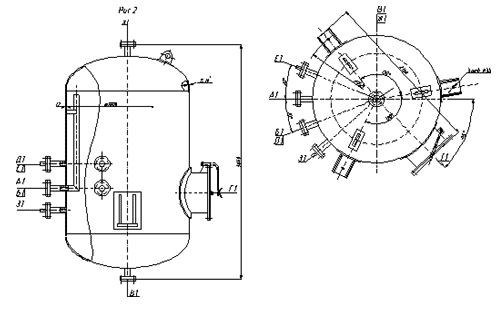

Внешний вид ресивера объемом 10 м³ |
Назначение и условные диаметры штуцеров ресивера
| Обозначение |
Наименование |
Количество |
Проход условный Ду, мм |
Давление условное, Ру |
МПа |
кгс/кв.см |
| А1 |
Вход водорода |
1 |
65 |
2,5 |
25 |
| Б1 |
Выход водорода |
1 |
50 |
2,5 |
25 |
| В1 |
Спуск |
1 |
50 |
2,5 |
25 |
| Г1 |
Люк |
1 |
450 |
1,6 |
16 |
| Д1 |
Для предохранительного клапана |
1 |
50 |
2,5 |
25 |
| Е1 |
Для манометра |
1 |
50/G1/2 |
2,5 |
25 |
| Ж1 |
Воздушник |
1 |
50 |
2,5 |
25 |
| З1 |
Для контроля отсутствия давления |
1 |
50/M27 |
2,5 |
25 |
