Испарители предназначены для испарения сред в технологических процессах
нефтяной, химической, нефтехимической, газовой и других отраслях
промышленности.
Испарители термосифонные с неподвижными трубными решетками (ИНТ)
и с температурным компенсатором (ИКТ) изготавливаются следующих
исполнений:
— вертикальные с жидким, газообразным, парогазовым и парожидкостным
теплоносителем — рис. 2.5.1;
— вертикальные с паровым теплоносителем — рис. 2.5.2.
Испарители термосифонные с плавающей головкой (ИПТ) изготавливаются:
— горизонтальные с длиной теплообменных труб 3000 мм — рис.2.5.3;
— горизонтальные с длиной теплообменных труб 6000 мм — рис.2.5.4;
Испарители изготавливаются с гладкими (Г) теплообменными трубами.
Поставляются с ответными фланцами, крепежом и прокладками.
Могут эксплуатироваться в условиях макроклиматических районов с
умеренным и тропическим климатом. Климатическое исполнение «У» и
«Т», категория изделия 1 по ГОСТ 15150.
Испарители рассчитаны на установку в географических районах с сейсмичностью
до 7 баллов по принятой в РФ 12-ти бальной шкале.
|

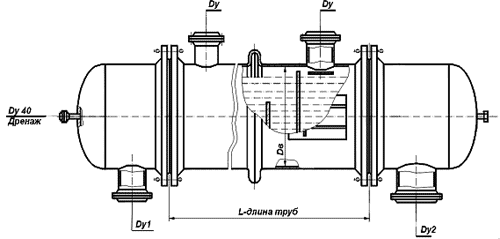

Dy - вход (выход) продукта
Dy1 - вход продукта
Dy2 - выход паров продукта
Рис.2.5.1 Испарители типа ИНТ и ИКТ исполнения 1
|
|

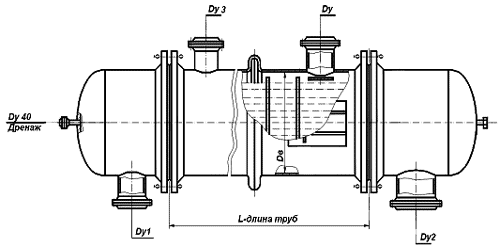

Dy - вход пара
Dy1 - вход продукта
Dу2 - выход паров продукта
Dy3 - выход конденсата
Рис.2.5.2 Испарители типа ИНТ и ИКТ исполнения 2 |
|

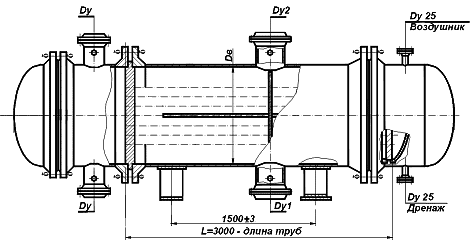

Dy - вход (выход) теплоносителя
Dy1 - вход жидкого продукта
Dу2 - выход паров продукта
Рис.2.5.3 Испарители типа ИПТ с длиной теплообменных труб
3000 мм |
|

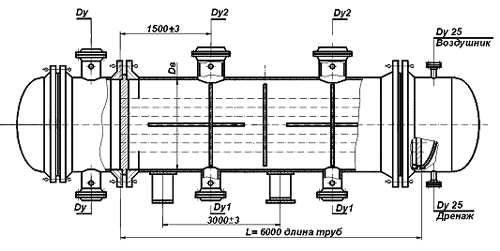

Dу - вход (выход) теплоносителя
Dу1 - вход жидкого продукта
Dу2 - выход паров продукта
Рис.2.5.4 Испарители типа ИПТ с длиной теплообменных труб
6000 мм |
