Пароводяные (ПВ) и водоводяные (ВВ) подогреватели выпускаются в
соответствии с ТУ 3113-028-00220302-01.
Подогреватели предназначены для подогрева воды в системах отопления
и горячего водоснабжения жилых, общественных и промышленных зданий.
Аппараты могут эксплуатироваться в условиях макроклиматических
районов с умеренным и тропическим климатом. Климатическое исполнение
«У», и «Т», категория изделия 1, категория размещения 3,4 (размещение
в закрытых помещениях) по ГОСТ 15150.
Подогреватели рассчитаны на установку в географических районах
сейсмичностью до 7 баллов по принятой в РФ 12-ти балльной шкале.
Подогреватели пароводяные (ПП) могут эксплуатироваться при температуре
теплообменивающихся сред от 0 °C до 300°C, водоводяные — от 0 °C
до 200 °C.
Материалы, применяемые для изготовления подогревателей:
— кожух, камера — ст.Зсп ГОСТ 380;
— фланцы — ст.20 ГОСТ 1050;
— трубные решетки — ст. 1бГС ГОСТ 5520;
— трубы теплообменные диаметром 20х2 мм — латунь ЛАМШ 70–1 ГОСТ
21646 (допускается по согласованию с заказчиком применять трубы
из сталей марок 10, 20 ГОСТ 1050, ГОСТ 550, ГОСТ 8733, гр.В).
|
Рис.2.4.1 Подогреватель пароводяной |

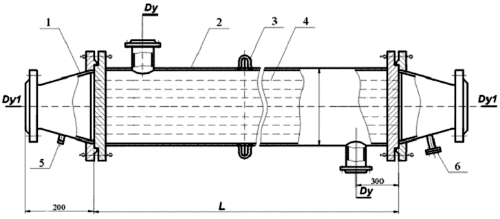

![Подогреватель водоводяной, односекционный](Img/img_2_4_2.gif)
|
1 - камера
2 - кожух
3 - компенсатор
4 - труба теплообменная
5 - бобышка Ду 10 мм для терморегулятора
6 - спускной штуцер Ду 20 мм
Рис.2.4.2 Подогреватель водоводяной, односекционный |

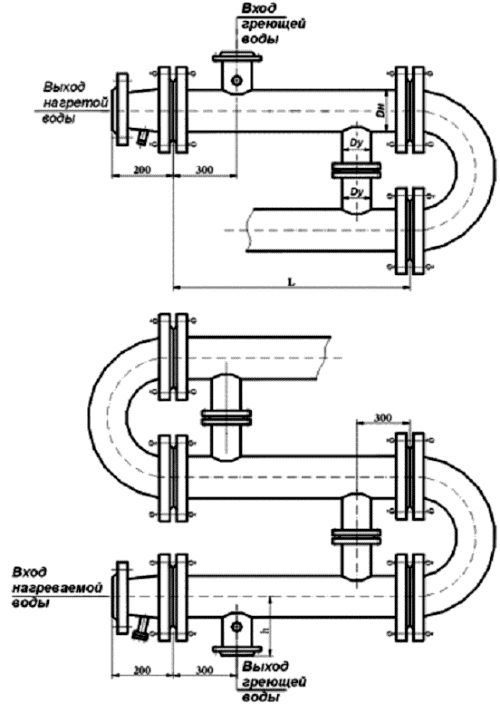

![Подогреватель водоводяной, многосекционный](Img/img_2_4_3.gif)
|
Рис.2.4.3 Подогреватель водоводяной, многосекционный |
|
