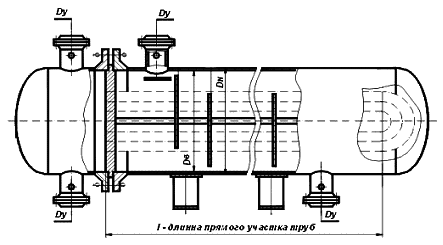

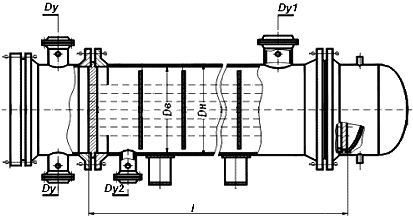

Теплообменные аппараты кожухотрубчатые с плавающей
головкой и U-образными трубами и трубные пучки к ним изготавливаются
в соответствии с ТУ 3612-023-00220302-01 (ОКП 361212, 361213).
Аппараты предназначены для теплообмена жидких и газообразных сред
в технологических процессах нефтеперерабатывающей, нефтехимической,
химической, нефтяной, газовой и других отраслях промышленности.
Охлаждающей средой в холодильниках и конденсаторах является вода
или другая нетоксичная, невзрывоопасная и непожароопасная жидкость
с температурой кипения при давлении 0,07 МПа свыше 60°C.
Аппараты изготавливаются с гладкими трубами, горизонтальные и вертикальные
(вертикальные изготавливаются длиной до 3000 мм, диаметром от 325 до 530
мм включительно), одинарные или сдвоенные, т.е. установленные друг
на друга. Ответные фланцы и прокладки входят в комплект поставки.
Аппараты могут эксплуатироваться в условиях климатических районов
с умеренным и тропическим климатом. Климатическое исполнение «У»
и «Т», категория изделия 1 по ГОСТ 15150.
Аппараты рассчитаны на установку в географических районах сейсмичностью
до 7 баллов по принятой в РФ 12-ти бальной шкале.
При выборе аппаратов производятся теплотехнические расчеты, а также
выбираются материалы, обеспечивающие стойкость в отношении коррозионного
воздействия сред. Выбор аппаратов осуществляется разработчиком технических
условий на основании бланка заказа.
Допускается осуществлять выбор аппаратов проектной организацией,
применяющей данный вид оборудования, при этом ответственность за
правильный выбор аппаратов несет эта организация.
При заказе аппаратов и трубных пучков (при их самостоятельной поставке)
должен представляться бланк заказа.
По требованию потребителя при изготовлении аппаратов допускается:
— устанавливать дополнительные штуцеры диаметром Ду<=80мм, но
не более 0,1Д, где Д- диаметр аппарата;
— принимать уменьшенный диаметр одного или нескольких штуцеров (увеличение
диаметров штуцеров не допускается);
— устанавливать на кожухе горизонтальных аппаратов дополнительный
штуцер для отвода неконденсирующихся паров, расположенный напротив
нижнего штуцера и по величине равный ему;
— увеличивать расстояние между перегородками в трубном пучке, но
не более 1000 мм при соответствующем изменении значения среза перегородки;
— принимать у горизонтальных аппаратов вертикальное расположение
выреза в перегородке взамен горизонтального;
— увеличивать количество ходов по трубам до четырех для аппаратов
диаметром кожуха 325, 426 (400), 530 (500) мм без смещения расположения
штуцеров относительно вертикальной оси;
— принимать расположение опор по отношению к штуцерам, отличное
от расположения, указанного в ТУ, а также изменять расстояние между
опорами;
— устанавливать отбойник у нижнего штуцера вместо верхнего (в случае
входа теплообменивающейся среды в межтрубное пространство аппарата
снизу);
— уплотнительную поверхность фланцев аппаратов и штуцеров выполнять
«шип-паз» на условное давление Ру<=4,0 МПа;
— производить термообработку распределительной камеры и корпуса;
— принимать для трубных пучков (при их самостоятельной поставке)
фактические размеры элементов пучков, отличные от указанных в технических
условиях, в целях обеспечения взаимозаменяемости;
— устанавливать на горизонтальных аппаратах шарнирное устройство
для подвешивания крышек для аппаратов диаметром кожуха от 426 до 800 мм
на условное давление Ру<=6,3 МПа, для аппаратов диаметром кожуха
от 900 до 1200 мм на условное давление Ру<=4,0 МПа, для аппаратов диаметром
кожуха 1400 мм на условное давление Ру<=2,5 МПа.
Допускается изготавливать аппараты и трубные пучки на конкретные
расчетные условия, приведенные в бланке заказа, с сохранением основных
параметров и исполнений по материалу согласно условному обозначению
заказанного аппарата.
