Аппараты 1АВГ и 2АВГ выпускаются в соответствии с ГОСТ 51364-99.
Аппараты предназначены для охладения парообразных и жидких сред и применяется
в первую очередь в нефтехимической отрасли промышленности.
Аппараты состоят из двух трубных секций, составленных из оребренных
биметаллических труб. Секции расположены горизонтально и монтируются
на металлической конструкции. Привод колеса вентилятора размещается
на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора,
прогоняет воздух через межтрубное пространство секций, охлаждая продукт.
Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150–69.
Аппараты предназначены для установки в районах с сейсмичностью 7 и 9
баллов (СНиП 11-7-81) и скоростным напором ветра по IV и V географическому
району (СНиП 2.01.07–85).

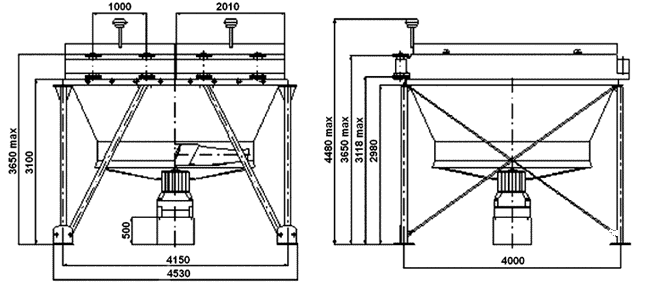

Присоединительные и габаритные размеры аппаратов соответствуют СТО
301-09-9-20–98 для 1АВГ и ТУ26-02-1158-96 для 2АВГ.
| Площадь поверхности теплообмена: |
|
|
1 АВГ
|
м² |
от 425 до 4760 |
2 АВГ
|
м² |
от 424 до 4766 |
| Давление условное |
МПа |
0,6; 1,6; 2,5; 4,0; 6,3 |
| Диаметр колеса вентилятора |
м |
2,8 |
| Количество колес вентиляторов в аппарате: |
|
|
при длине теплообменных труб в секции 8 м
|
шт. |
2 |
при длине теплообменных труб в секции 4 м
|
шт. |
1 |
| Частота вращения колеса вентилятора |
об/мин |
426 |
| Мощность тихоходного двигателя |
кВт |
22; 30 |
| Коэффициент оребрения труб (условный) |
|
9; 14,6; 20 |
| Число рядов труб в секции |
|
4; 6 |
| Число ходов по трубам в секции: |
|
|
при числе рядов труб 4
|
|
1; 2; 4 |
при числе рядов труб 6
|
|
1; 2; 3; 6 |
| Длина труб в секции |
м |
4; 8 |
| Материальное исполнение секции |
|
Б1; Б2.1; Б3; Б4 |
| Тип трубных секций |
|
камерный |
