БАВО-К изготавливается в соответствии с ГОСТ Р 51364-99.
Блок аппаратов воздушного охлаждения газа предназначен для охлаждения
нефтяного газа после цилиндров низкого давления (ЦНД), высокого давления
(ЦВД) компрессора и масла.
Каждый аппарат блока состоит из двух горизонтально расположенных
трубных секций, собранных из биметаллических оребренных труб, двух
колес вентиляторов с изменяющимся углом поворота лопастей, один из
которых с пневмоприводом поворота лопастей.
В трубных секциях предусмотрены подогреватели воздуха. Трубные секции
установлены на опорной металлоконструкции. На металлоконструкции предусмотрены
места для установки грузоподъемных механизмов для демонтажа колес
вентиляторов в период проведения ремонтных работ.
Аппарат имеет узел рециркуляции воздуха, состоящий из панелей и жалюзи
с пневмоприводами.

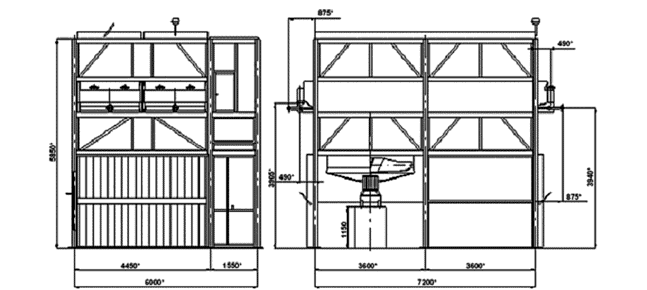

Внешний вид и габаритные размеры блока БАВО-К.
|
|
АВО ЦНД |
АВО ЦВД |
АВО масла |
Площадь поверхности теплообмена
|
м² |
5650 |
2825 |
2670 |
Давление рабочее
|
МПа |
0,93 |
3,63 |
0,6 |
Количество аппаратов в блоке
|
шт. |
2 |
2 |
2 |
Количество секций в аппарате
|
шт. |
2 |
2 |
2 |
Диаметр колеса вентилятора
|
м |
2,8 |
2,8 |
2,8 |
Количество колес вентиляторов в аппарате
|
шт. |
2 |
2 |
2 |
Частота вращения колеса вентилятора
|
об/мин |
426 |
426 |
426 |
Мощность электродвигателя
|
кВт |
30 |
30 |
30 |
Коэффициент оребрения труб (условный)
|
|
20 |
20 |
9 |
Число рядов труб в секции
|
|
6 |
6 |
6 |
Число ходов по трубам в секции
|
|
1 |
3 |
3 |
Длина труб
|
м |
8 |
8 |
8 |
Материальное исполнение секции
|
|
Б1 |
Б3 |
Б1 |
Тип трубных секций
|
|
камерный |
