Аппараты воздушного охлаждения газа с рециркуляцией охлаждающего
воздуха изготавливается в соответствии с ГОСТ Р 51364-99.
Аппараты воздушного охлаждения горизонтального типа с рециркуляцией
для компрессорных станций предназначены для охлаждения газа после
1 и 2 ступени компрессора и масла в системе смазки компрессоров, установки
мощностью 6000 кВт для газлифтной эксплуатации нефтяных скважин.

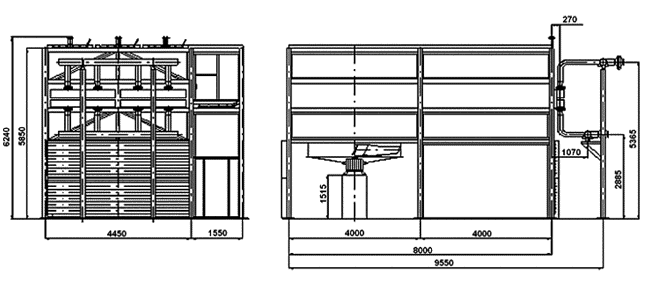

Аппарат состоит из двух горизонтально расположенных секций, собранных
из накатных оребренных биметаллических труб. В секциях под оребренными
трубами предусмотрены змеевики подогрева воздуха. Секции установлены
на несущей металлоконструкции. Вентиляторы, один из которых включает
механизм изменения угла наклона лопастей с пневмоприводом, вращаясь
в полости коллектора, прогоняет воздух через межтрубное пространство
секций, охлаждая продукт.
Для предотвращения переохлаждения продукта в зимний период работы
предусмотрена система рециркуляции нагретого воздуха. Для этой цели
в аппарате имеются боковые жалюзи, расположенные на торцевых стенках
аппарата, промежуточные жалюзи в боковом коробе и верхние жалюзи,
расположенные над секциями. Жалюзи снабжены пневмоприводами. Аппарат
укомплектован коллекторами подвода и отвода газа.
|
|
АВГР-Г1-С |
АВГР-Г2-С |
АВГР-МС |
Площадь поверхности теплообмена |
м² |
2435 |
1624 |
1870 |
Давление рабочее |
МПа |
3,65 |
11,6 |
1,0 |
Температура продукта на входе |
°С |
232 |
200 |
130 |
Температура продукта на выходе |
°С |
40 |
40 |
70 |
Количество аппаратов в установке |
шт. |
3 |
3 |
3 |
Количество секций в аппарате |
шт. |
2 |
2 |
2 |
Диаметр колеса вентилятора |
м |
2,8 |
2,8 |
2,8 |
Количество колес вентиляторов в аппарате |
шт. |
2 |
2 |
2 |
Частота вращения колеса вентилятора |
об/мин |
426 |
426 |
426 |
Мощность электродвигателя |
кВт |
30 |
30 |
22 |
Коэффициент оребрения труб (условный) |
|
20 |
20 |
9 |
Число рядов труб в секции |
|
6 |
4 |
4 |
Число ходов по трубам в секции |
|
2 |
4 |
4 |
Длина труб в секции |
м |
8 |
8 |
8 |
Материальное исполнение секции |
|
Б3 |
Б3 |
Б1 |
Тип трубных секций |
|
камерный |
Примечание: материал внутренней трубы в зависимости
от материального исполнения Б1 - сталь 20; БЗ -
12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
Информация для заказа.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных
материалов, а электродвигатели — преобразователями частоты вращения.
Использование преобразователей частоты приводит к снижению электропотребления
и упрощению конструкции колес вентиляторов за счет исключения установки
пневмопривода для автоматического регулирования угла установки лопастей.
При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
