Аппараты воздушного охлаждения вязких продуктов. АВГ-В

АВЗ ->


Теплообменники

Колонные аппараты

Детали колонных аппаратов

Аппараты воздушного охлаждения

Емкостное оборудование

Детали трубопроводов

Детали для ремонта

Услуги

Заказ On-line

Варианты доставки

Аппараты предназначены для охлаждения вязких (с вязкостью на выходе до 2х10–5 м²/с) продуктов нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.

Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Конструктивной особенностью аппарата является пониженный коэффициент оребрения 7,8 при диаметре несущей трубы 38 мм. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство, охлаждая продукт.

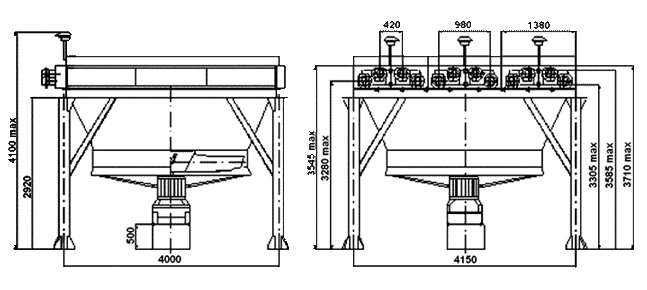

Внешний вид и основные габаритные размеры аппарата АВГ-В.

Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150–69. Аппарат предназначен для установки в районах с сейсмичностью 7 и 9 баллов (СниП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07–85).

Присоединительные и габаритные размеры в соответствии с СТО 301-09-9-22–95.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь поверхности теплообмена:




при длине теплообменных труб в секции 8 м

м²

от 890 до 1760

при длине теплообменных труб в секции 4 м

м²

от 1805до 3590

Давление условное

МПа

0,6; 1,6; 2,5; 4,0; 6,3

Количество секций в аппарате

шт.

3

Диаметр колеса вентилятора

м

2,8

Количество колес вентиляторов в аппарате:





при длине теплообменных труб в секции 8 м

шт.

2

при длине теплообменных труб в секции 4 м

шт.

1

Частота вращения колеса вентилятора

об/мин

426

Мощность тихоходного двигателя

кВт

22; 30; 37

Коэффициент оребрения труб (условный)



7,8

Число рядов труб в секции



4; 6; 8

Число ходов по трубам в секции:





при числе рядов труб 4



1; 2; 4

при числе рядов труб 6



1; 2; 3; 6

при числе рядов труб 8



1; 2; 4; 8

Длина труб в секции

м

4; 8

Материальное исполнение секции



Б1; Б2.1

Тип трубных секций



крышечный

Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8.

Пример маркировки и информация для заказа -->

Бланк заказа аппарата воздушного охлаждения скачать в архиве *.rar или заполнить прямо сейчас!
