Аппараты предназначены для охлаждения и конденсации газообразных и парообразных сред, а так же для охлаждения жидкихсред в технологических процессах нефтеперерабатывающей, химической и смежных отраслях промышленности.

Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.

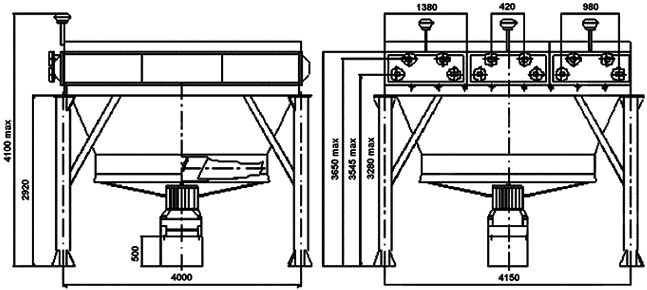

Внешний вид и основные габаритные размеры аппарата АВГ.

Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ 15150–69.

Аппараты предназначены для установки в районах с сейсмичностью 7 и 9 баллов (СНиП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07–85).

Присоединительные и габаритные размеры в соответствии с ТУ 26-21-22–89.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь поверхности теплообмена:
при длине теплообменных труб в секции 8 м	м²	от 1770 до 5100
при длине теплообменных труб в секции 4 м	м²	от 875 до 2560
Давление условное	МПа	0,6; 1,6; 2,5; 4,0; 6,3
Количество секций в аппарате	шт.	3
Диаметр колеса вентилятора	м	2,8
Количество колес вентиляторов в аппарате:
при длине теплообменных труб в секции 8 м	шт.	2
при длине теплообменных труб в секции 4 м	шт.	1
Частота вращения колеса вентилятора	об/мин	426
Мощность тихоходного двигателя	кВт	22; 30; 37
Коэффициент оребрения труб (условный)		9; 14,6; 20
Число рядов труб в секции		4; 6; 8
Число ходов по трубам в секции:
при числе рядов труб 4		1; 2; 4
при числе рядов труб 6		1; 2; 3; 6
при числе рядов труб 8		1; 2; 4; 8
Длина труб в секции	м	4; 8
Материальное исполнение секции		Б1; Б2; Б2.1; Б3; Б4; Б5
Тип трубных секций		крышечный

Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 — сталь 20; Б2.1 — 15Х5М или Х8; БЗ — 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т; Б5 — ЛАМШ77-2-0,05.
