Блок аппаратов воздушного охлаждения БАВГ-МЭА предназначен для охлаждения
моно-этаноламина МЭА — раствора отделения очистки технологической
линии производства аммиака.
Блок составлен из десяти идентичных аппаратов воздушного охлаждения,
каждый из которых состоит из трех секций, расположенных горизонтально
на несущей металлоконструкции. Вентиляторы, вращаясь в полости коллектора,
прогоняют воздух через межтрубное пространство секций, охлаждая продукт.
Блок укомплектован коллекторной обвязкой.
Аппараты снабжены увлажнителями воздуха, которые могут быть использованы
при относительно высокой температуре окружающего воздуха (выше 28°C).
Конструкция аппарата позволяет производить монтаж-демонтаж электродвигателя.
Присоединительные и габаритные размеры выполнены в соответствии с
СТО 301-09-9-23–97.
-
-
-

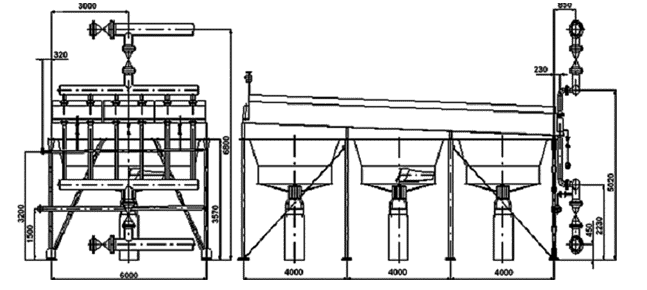

Внешний вид и габаритные размеры блока БАВГ-МЭА.
|
Номинальная площадь поверхности теплообмена:
|
|
|
|
I потока
|
м² |
38800 |
| II потока |
м² |
58200 |
| Номинальная площадь поверхности теплообмена аппарата: |
м² |
9700 |
| Давление рабочее |
МПа |
5,0 |
| Количество аппаратов в блоке: |
|
|
| I потока |
шт. |
4 |
| II потока |
шт. |
6 |
| Количество секций в аппарате |
шт. |
3 |
| Диаметр колеса вентилятора |
м |
2,8 |
| Количество колес вентиляторов в аппарате: |
шт. |
3 |
| Мощность тихоходного электродвигателя |
кВт |
37 |
| Коэффициент оребрения труб (условный) |
|
20 |
| Число рядов труб в секции |
|
6 |
| Число ходов по трубам в секции |
|
2 |
| Длина труб в секции |
м |
12 |
| Материальное исполнение секции |
|
Б3 |
| Тип трубных секций |
|
камерный |
Примечание: БЗ - сталь 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т.
Информация для заказа.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных
материалов, а электродвигатели — преобразователями частоты вращения. Использование
преобразователей частоты приводит к снижению электропотребления и упрощению
конструкции колес вентиляторов за счет исключения установки пневмопривода
для автоматического регулирования угла установки лопастей. При этом исключаются
затраты на сезонное обслуживание колес вентиляторов.
