Аппараты предназначены для конденсации и охлаждения парообразных, газообразных и жидких сред, применяемых в технологических процессах нефтеперерабатывающей, нефтехимической и других смежных отраслях промышленности.
Аппараты АВМ изготавливаются в двух исполнениях — вертикальные и горизонтальные.
Аппарат состоит из одной трубной секции, собранной из биметаллических оребренных труб, расположенной горизонтально для аппарата горизонтального типа АВМ-Г и вертикально — для вертикального типа АВМ-В. Секции обдуваются потоком воздуха, который нагнетается осевым вентилятором.
Аппараты комплектуются электродвигателями во взрывозащитном исполнении.

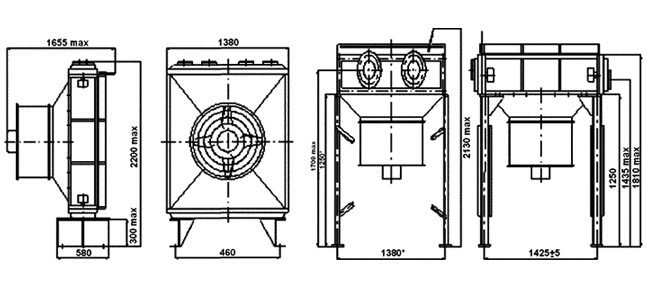

Присоединительные и габаритные размеры выполнениы в соответствии с ТУ 26-02-1121–96.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Площадь поверхности теплообмена: |
|
|
при длине теплообменных труб в секции 1,5 м |
м² |
от 105 до 375 |
при длине теплообменных труб в секции 3 м |
м² |
от 220 до 775 |
Давление условное |
МПа |
0,6; 1,6; 2,5; 4,0; 6,3 |
Количество колес вентиляторов в аппарате: |
|
|
при длине теплообменных труб в секции 1,5 м |
шт. |
1 |
при длине теплообменных труб в секции 3 м |
шт. |
2 |
Тип электродвигателя |
АИМ 100 S4 |
|
Мощность электродвигателя |
кВт | 3 |
Коэффициент оребрения труб (условный) |
9; 14,6; 20 |
|
Число рядов труб в секции |
4; 6; 8 |
|
Число ходов по трубам в секции: |
|
|
при числе рядов труб 4 |
1; 2; 4 |
|
при числе рядов труб 6 |
1; 2; 3; 6 |
|
при числе рядов труб 8 |
1; 2; 4; 8 |
|
Длина труб в секции |
м |
1,5; 3 |
Материальное исполнение секции |
Б1; Б2; Б2.1; Б3; Б4; Б5 |
|
Масса аппарата: |
|
|
при коэффициенте оребрения 9 |
кг |
от 1160 до 4210 |
при коэффициенте оребрения 14,6; 20 |
кг |
от 1130 до 4230 |
Тип трубных секций |
крышечный |
Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т;
Б4- сталь 10Х17Н13М2Т; Б5 -ЛАМШ77-2-0,05. Информация для заказа и примеры обозначений -->
Бланк заказа аппарата воздушного охлаждения скачать в архиве *.rar или заполнить прямо сейчас!
|
