Блок воздушных холодильников выпускается в соответствии с ГОСТ Р
51364-99.
Блок воздушных холодильников синтез газа БВХГ предназначен для охлаждения
газов и парожидкостных сред в технологических процессах химической,
нефтехимической, нефтеперерабатывающей, газовой, нефтяной и других
отраслях промышленности.

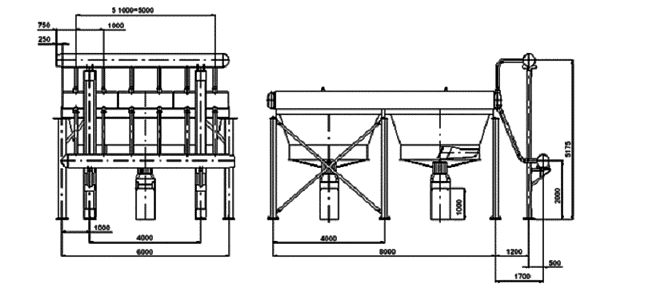

Блок БВХГ состоит из аппаратов воздушного охлаждения и комплектов
коллекторной обвязки, которые образуют две ступени холодильников.
Аппарат состоит из трех горизонтально расположенных секций, собранных
из оребренных биметаллических труб, обдуваемых потоком воздуха, который
нагнетается снизу осевыми вентиляторами с приводами от электродвигателей.
|
|
БВХГ I ступени |
БВХГ II ступени |
Площадь поверхности теплообмена |
м² |
7200 |
7200 |
Давление рабочее |
МПа |
6,2 |
11,2 |
Количество секций в аппарате |
шт. |
3 |
3 |
Диаметр колеса вентилятора |
м |
2,8 |
2,8 |
Количество колес вентиляторов в аппарате |
шт. |
2 |
2 |
Мощность электродвигателя |
кВт |
22 |
22 |
Коэффициент оребрения труб (условный) |
|
20 |
20 |
Число рядов труб в секции |
|
6 |
6 |
Число ходов по трубам в секции |
|
2 |
2 |
Длина труб в секции |
м |
8 |
8 |
Материальное исполнение секции |
|
Б1 |
Б1 |
Тип трубных секций |
|
камерный |
Аппараты могут быть укомплектованы колесами вентиляторов из композитных
материалов, а электродвигатели — преобразователями частоты вращения.
Использование преобразователей частоты приводит к снижению электропотребления
и упрощению конструкции колес вентиляторов за счет исключения установки
пневмопривода для автоматического регулирования угла установки лопастей.
При этом исключаются затраты на сезонное обслуживание колес вентиляторов.
