Аппарат воздушного охлаждения типа 2АВГ-75.

АВМ ->


Теплообменники

Колонные аппараты

Детали колонных аппаратов

Аппараты воздушного охлаждения

Емкостное оборудование

Детали трубопроводов

Детали для ремонта

Услуги

Заказ On-line

Варианты доставки

Аппараты воздушного охлаждения с коллекторами входа и выхода продукта предназначены для охлаждения природного газа на компрессорных станциях магистральных газопроводов.

Аппараты изготавливаются одинарными и стыкуемыми. Стыкуемые аппараты предназначены для стыковки с одинарным или стыкуемым аппаратом при их установке в ряд.
Аппарат состоит из горизонтально расположенных секций, собранных из оребренных биметаллических труб, обдуваемых потоком воздуха, который нагнетается снизу осевыми вентиляторами с приводами от тихоходных электродвигателей
2АВГ-75

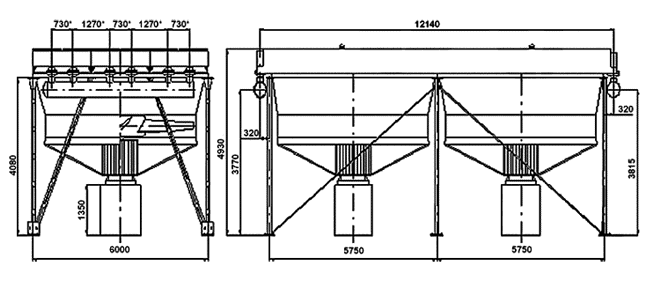

Внешний вид и габаритные размеры аппарата 2АВГ-75.

Присоединительные и габаритные размеры выполнены в соответствии с ТУ 26-02-913–96.

Аппараты могут эксплуатироваться в условиях холодного климата (ГОСТ 16350–80). Категория размещения 1 (ГОСТ 15150–69) со средней температурой воздуха в течение пяти суток подряд в наиболее холодный период не ниже 218К (-55°C).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь поверхности теплообмена:

м²

9930

Давление расчетное

МПа

7,5

Количество секций в аппарате

шт.

3

Диаметр колеса вентилятора

м

5

Количество колес вентиляторов в аппарате:

 шт.

2

Частота вращения колеса вентилятора

об/мин

250

Мощность тихоходного двигателя

кВт

37

Коэффициент оребрения труб (условный)



20

Число рядов труб в секции



6

Число ходов по трубам в секции:



1

Длина труб в секции

м

12

Материальное исполнение секции



Б1

Тип трубных секций



камерный

Примечание: Б1 - сталь 20.

Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели — преобразователями частоты вращения. Использование преобразователей частоты приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей. При этом исключаются затраты на сезонное обслуживание колес вентиляторов.

Дополнительно к заказу может быть поставлена тележка для демонтажа и монтажа электродвигателя при проведении ремонтных работ, а также съемник, предназначенный для демонтажа колеса вентилятора с вала электродвигателя.

Бланк заказа аппарата воздушного охлаждения скачать в архиве *.rar или заполнить прямо сейчас!
