Аппараты АВЗ применя.тся для охлаждения и конденсации газообразных и парообразных сред, а так же для охлаждения жидкостей нефтеперерабатывающей и смежных отраслей промышленности. На ряде предприятий используется для охлаждения и конденсации метанола.



Аппараты АВЗ изготавливаются в соответствии с ГОСТ Р 51364–99.



Аппарат состоит из шести трубных секций, составленных из оребренных биметаллических труб.

Отличительная особенность аппарата — расположение трубных секций в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещается привод с колесом вентилятора. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секции, охлаждая продукт.

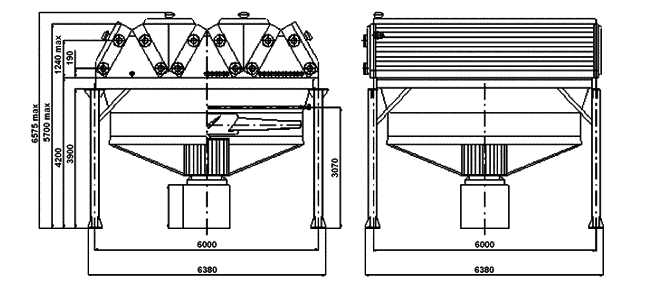

Внешний вид и основные габаритные размеры аппарата АВЗ.



Аппарат предназначен для установки в районах с сейсмичностью 7 и 9 баллов (СниП 11-7-81) и скоростным напором ветра по IV и v географическому району (СНи112.01.07–85).



Присоединительные и габаритные размеры аппаратов выполняются в соответствии с СТО 301-09-9-21–97 для 2АВЗ, ТУ 26-02-1043–87 для 1АВЗ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь поверхности теплообмена:	м²	от 2650 до 8490
Давление условное	МПа	0,6; 1,6; 2,5; 4,0; 6,3
Количество секций в аппарате	шт.	6
Диаметр колеса вентилятора	м	5
Количество колес вентиляторов в аппарате:	шт.	1
Частота вращения колеса вентилятора	об/мин	250
Мощность тихоходного двигателя	кВт	37; 55; 75
Коэффициент оребрения труб (условный)		9; 14,6; 20
Число рядов труб в секции		4; 6; 8
Число ходов по трубам в секции:		1; 2; 2а; 4; 4а; 8
Длина труб в секции	м	6
Материальное исполнение секции		Б1; Б2.1; Б3; Б4; Б5
Тип трубных секций		крышечный

Примечание: материал внутренней трубы варьируется в зависимости от материального исполнения изделия:

Б1 - сталь 20;

Б2.1 - 15Х5М или Х8;

БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т;

Б4 - сталь 10Х17Н13М2Т;

Б5 - ЛАМШ77-2-0,05.
