Аппараты предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.

Аппарат состоит из шести трубных секций, составленных из биметаллических оребренных труб. Секции расположены в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещается привод с колесом вентилятора. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.



Присоединительные и габаритные размеры в соответствии с СТО 301-09-9-19–97.

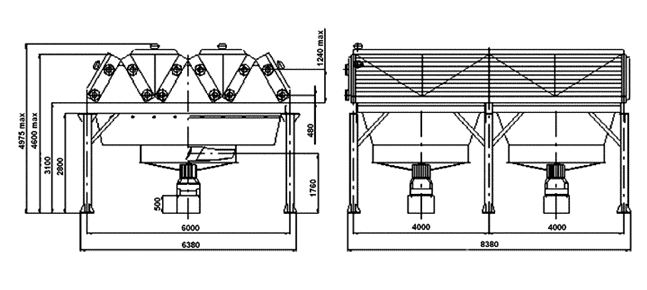

Внешний вид и основные габаритные размеры аппарата 2АВЗ-Д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь поверхности теплообмена:	м²	от 3450 до 11400
Давление условное	МПа	0,6; 1,6; 2,5; 4,0; 6,3
Количество секций в аппарате	шт.	6
Диаметр колеса вентилятора	м	2,8
Количество колес вентиляторов в аппарате:	шт.	2
Частота вращения колеса вентилятора	об/мин	426
Мощность тихоходного двигателя	кВт	22; 30; 37
Коэффициент оребрения труб (условный)		9; 14,6; 20
Число рядов труб в секции		4; 6; 8
Число ходов по трубам в секции:		1; 2; 2а; 4; 4а; 8
Длина труб в секции	м	68
Материальное исполнение секции		Б1; Б2.1; Б3; Б4; Б5
Тип трубных секций		крышечный

Примечание: материал внутренней трубы варьируется в зависимости от материального исполнения изделия:

Б1 - сталь 20;
Б2.1 - 15Х5М или Х8;
БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т;
Б4- сталь 10Х17Н13М2Т;
Б5 - ЛАМШ77-2-0,05.
