Аппараты предназначены для охлаждения и конденсации парообразных, газообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.

Аппараты горизонтального типа с нижним расположением осевых вентиляторов. Вентиляторная секция представляет собой пространственную металлоконструкцию, объединенную с коробом подвода нагнетаемого воздуха. Секция теплообменная представляет собой конструкцию, собранную из накатных оребренных биметаллических труб и установленную на вентиляторной секции.

Аппарат снабжен дополнительными устройствами (жалюзи, подогреватель воздуха), обеспечивающими рециркуляцию нагретого в теплообменных секциях воздуха, для предотвращения переохлаждения продуктов в зимнее время.

Присоединительные и габаритные размеры выполнены в соответствии с СТО 301-09-9-23–97.

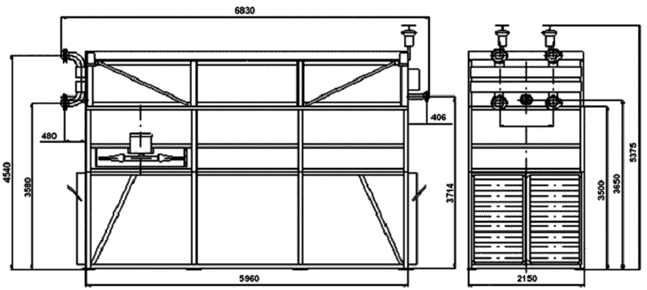

Внешний вид и габаритные размеры аппарата АВО-БМ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Площадь поверхности теплообмена:
при длине теплообменных труб в секции 4 м	м²	от 595 до 1565
при длине теплообменных труб в секции 6 м	м²	от 895 до 2355
при длине теплообменных труб в секции 8 м	м²	от 1195 до 3150
при длине теплообменных труб в секции 12 м	м²	от 1795 до 4735
Давление условное	МПа	0,6; 1,6; 2,5; 4,0; 6,3
Количество секций в аппарате	шт.	1
Диаметр колеса вентилятора	м	1,6
Количество колес вентиляторов в аппарате:
2х4	шт.	2
2х6	шт.	3
2х8	шт.	4
2х12	шт.	6
Частота вращения колеса вентилятора	об/мин	750
Мощность тихоходного электродвигателя	кВт	7,5; 11; 15
Коэффициент оребрения труб (условный)		20
Число рядов труб в секции		4; 6; 8
Длина труб в секции	м	4; 6; 8; 12
Материальное исполнение секции		Б1; Б2.1; Б3; Б4
Тип секции теплообменной		камерный

Примечание: материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 10, 20; Б2.1 -15Х5М или Х8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т.

Информация для заказа и примеры обозначений.



АВО-БМ 1785-6-4-8–2-Б1-УХЛ1-11:

аппарат блочно-модульный с площадью поверхности теплообмена 1785 м?, длиной труб в секции 6 м; с числом рядов труб в секции 8, с числом ходов по трубам в секции 2, материальным исполнением секции Б1, климатическое исполнение в соответствии с ГОСТ 15150, мощностью электродвигателя 11 кВт
