Фланцы ГОСТ 12821-80	Днища эллиптические ГОСТ 6533-78.		Днища ТУ 102 488-95

Эллиптические отбортованные днища из углеродистой и легированной стали (двухслойных сталей) с толщиной стенки от 4 до 50(120) мм для аппаратов и котлов диаметром от 133 до 2000 (4500) мм и высотой эллиптической части hн=0,25 Дн.

Эллиптические днища по обозначению имеют два вида:
— с наружными базовыми размерами;
— с внутренними базовыми размерами.

Пример условного обозначения днища с наружными базовыми размерами Дн=530мм, S= 10мм: Днище 530–10 ГОСТ 6533–78,

Пример условного обозначения днища с внутренним диаметром Dв=2000мм, толщиной стенки s=10мм и высотой эллиптической части hв=400мм:
Днище 2000-10-400 ГОСТ 6533–78

Краткая техническая характеристика:

Рабочее давление, PN (Ру), МПа	до 6,3
Диаметр, Dн,Dв, мм	133 - 1420 - наруж.база
Диаметр, Dн,Dв, мм	250 - 2000 - внутр.база

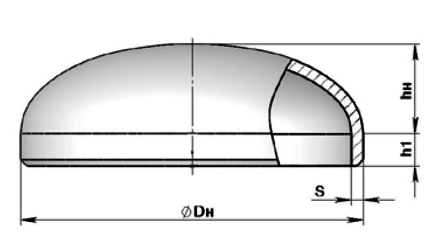

Днища эллиптические. Внешний вид.

Габаритные размеры и основные параметры.

Наружные базовые размеры
Dн, мм	hн, мм	h1, мм	S, мм	Масса, кг	F, м²	V, дм³	h1, мм	S, мм	масса, кг	F, м²	V, дм³
133	33	25	4	0,9	0,03	0,54	25	8	1,7	0,02	0,45
			5	1,1	0,03	0,52		10	2		0,41
			6	1,3	0,02	0,5		12	2,3		0,36
159	40	25	4	1,2	0,04	0,87	25	10	2,8	0,03	0,68
			5	1,5	0,04	0,84		12	3,2		0,62
			6	1,7	0,03	0,8		14	3,7		0,57
			8	2,3	0,03	0,74		16	4,1		0,52
219	55	25	4	2,1	0,06	2,05	25	12	5,8	0,05	1,59
			5	2,6		1,99		14	6,6		1,49
			6	3,1		1,93		16	7,4		1,39
			8	4		1,81		18	8,2		1,3
			10	4,9		1,7		20	8,9		1,21
273	68	25	4	3,1	0,1	3,73	25	12	8,8	0,08	3,03
			5	3,9	0,09	3,64		14	10,1		2,88
			6	4,6		3,54		16	11,3		2,72
			8	6		3,37		18	12,5		2,57
			10	7,4		3,2		20	13,7	0,07	2,43
325	81	25	4	4,3	0,13	6,02	25	4	4,3	0,13	6,02
			5	5,3		5,89		5	5,3		5,89
			6	6,3		5,77		6	6,3		5,77
			8	8,3		5,52		8	8,3		5,52
			10	10,3	0,12	5,28		10	10,3	0,12	5,28
			12	12,2	0,12	5,05		12	12,2	0,12	5,05
377	91	25	4	5,6	0,18	9,08	25	14	18,6	0,16	7,5
			5	7	0,17	8,91		16	20,9	0,15	7,19
			6	8,4		8,74		18	23,3	0,15	6,9
			8	11		8,42		20	25,6	0,14	6,62
			10	13,6	0,16	8,1		22	27,8	0,14	6,35
			12	16,1	0,16	7,79		25	31,1	0,13	5,96
426	105	25	5	8,8	0,22	12,55	25	18	29,5		10
			6	10,5	0,22	12,34		20	32,5		9,64
			8	13,9	0,21	11,93		22	35,4	0,18	9,29
			10	17,1	0,21	11,53	40	25	43,3	0,19	10,44
			12	20,3	0,2	11,13		28	48,7		9,9
			14	23,5	0,2	10,73		30	51,7		9,55
			16	26,6	0,19	10,37		30	51,7		9,55
530	132	25	6	15,9	0,33	22,96	40	14	"35;8"	0,31	20,51
			8	21	0,32	22,33		16	40,6	0,3	20
			10	25,9	0,32	21,71		20	53,8	0,31	21,62
			12	30,9	0,31	21,11		25	65,7	0,3	20,41
630	157	25	6	22,1	0,46	37,65	40	16	56,9	0,43	33,39
			8	29,3	0,45	36,78		18	67,6	0,45	36,73
			10	36,4	0,45	36		20	74,3	0,44	35,88
			12	43,3	0,44	35,06		22	81,4	0,43	35,04
			14	50,1	0,43	34,22		25	91,5	0,43	33,8
720	180	25	6	28,6	0,59	55,3	40	16	78	0,59	55,33
			8	37,9	0,59	54,16		18	87,2	0,58	54,2
			10	47,1	0,58	53,04		20	96,3	0,58	53,08
			12	56,1	0,57	51,93		22	105,3	0,57	51,98
		40	14	68,7	0,6	56,47		25	118,5	0,56	50,36
820	205	25	6	36,8	0,77	80,53	25	12	72,3	0,74	76,18
			8	48,7	0,76	79,06	40	14	88	0,77	82,14
			10	60,6	0,75	77,61	40	16	100	0,76	80,67
1020	255	25	6	56,1	1,18	151,81	40	12	115,2	1,19	156,8
		25	8	74,5	1,17	149,56		14	133,8	1,18	154,52
		40	10	96,5	1,2	159,1		16	152,3	1,17	152,26
1220	305	25	8	105,8	1,66	252,86	40	14	189,2	1,68	260,13
		40	10	136,2	1,7	266,64		16	215,4	1,66	256,92
		40	12	162,8	1,69	263,37		16	215,4	1,66	256,92
1420	335	40	8	146,6	2,3	418,43	40	14	254,1	2,26	405,25
			10	182,7	2,29	414,01		16	290,4		400,91
			12	218,5	2,27	409,61		16	290,4		400,91

Внутренние базовые размеры
Dв	hв	h1, мм	S, мм	Масса, кг	F, м²	V, дм³	h1, мм	S, мм	Масса, кг	F, м²	V, дм³
250	62	25	4	2,8	0,09	3,3	25	10	7,4	9	33
			5	3,6				12	9,1
			6	4,3				14	10,8
			8	5,9				16	12,5
300	75	25	4	3,9	0,12	5,3	25	10	10,2	0,12	5,3
			5	4,9				12	12,4
			6	6				14	14,7
			8	8				16	17
400	100	25	4	6,6	0,2	11,5	25	16	28	0,2	11,5
			5	8,3				18	31,9
			6	10				20	35,8
			8	13,4				22	39,8
			10	17				25	45,9
			12	20,6			40	28	56,6	0,22	13,4
			14	24,3			40	30	61,3	0,22	13,4
500	125	25	4	9,9	0,31	21,2	25	18	47,4	0,31	21,2
			5	12,5			25	20	53,2	0,31	21,2
			6	15			40	22	63,2	0,33	24,1
			8	20,2				25	72,7
			10	25,5				28	82,5
			12	30,8				30	89,1
			14	36,3				32	95,8
			16	41,8				36	109,5
600	150	25	4	13,9	0,44	35,2	40	20	78,5	0,47	39,5
			5	17,5				22	87
			6	21,1				25	99,9
			8	28,3				28	113,1
			10	35,6				30	122
			12	43,1				32	131
			14	50,6				36	149,4
			16	58,3				40	168,3
		40	18	70,2	0,47	39,5		40	168,3
700	175	25	4	18,7	0,59	54,3	40	18	92,5	0,62	60,1
			5	23,4				20	103,5
			6	28,2				22	114,5
			8	37,8				25	131,3
			10	47,5				28	148,4
			12	57,4				32	171,7
			14	67,4				36	195,4
		40	16	81,8	0,62	60,1	60	40	234,4	0,66	67,8
800	200	25	4	24	0,76	79,3	40	25	167	0,79	86,8
			5	30,1				28	188,5
			6	36,3				30	203,1
			8	48,6				32	217,8
			10	61,1			60	34	246,6	0,84	96,9
			12	73,8				36	262,5
		40	14	90,8	0,79	86,8		38	278,5
			16	104,3				40	294,6
			18	118				45	335,7
			20	131,8				50	377,8
			22	145,8				50	377,8
900	225	25	5	37,7	0,95	110,9	40	18	146,5	0,99	120,4
			6	45,4				20	163,5
			8	60,8				22	180,8
			10	76,4				25	206,9
		40	12	96,2	0,99	120,4		28	233,4
			14	112,8			60	30	265,1	1,05	133,1
			16	129,6			60	32	284,1	1,05	133,1
1000	250	25	5	46,2	1,16	149,9	60	32	342,6	1,27	177,4
			6	55,5				34	365,6
			8	74,4				36	388,8
			10	93,4				38	412,1
		40	12	117,1	1,21	161,7		40	435,6
			14	137,2				45	495,2
			16	157,5				50	556
			18	178				55	618
			20	198,7			80	60	712,6	1,34	193,1
			22	219,5				65	779,8
			25	251,1				70	848,2
		60	28	294,2	1,27	177,4		80	988,8
		60	30	319,9	1,27	177,4		80	988,8
1200	300	25	6	78,9	1,65	253,4	60	34	507,8	1,79	293
		25	8	105,6	1,65	253,4		36	539,6
		40	10	137	1,71	270,4		38	571,6
			12	165				40	603,8
			14	193,2				45	685,4
			16	221,7			80	50	799,2	1,86	315,6
			18	250,3				55	886,7
			20	279,3				60	975,7
		60	22	321,5	1,79	293		65	1066,2
			25	367,3				70	1158
			28	413,7				80	1346,2
			30	444,8			100	90	1585,3	1,94	338,2
			32	476,2			100	100	1786,3	1,94	338,2
1400	350	25	6	106,4	2,23	396	60	34	673,1	2,39	449,9
		40	8	146,4	2,3	419,1		36	714,9
			10	183,6				38	757
			12	221,1				40	799,3
			14	258,8			80	45	938,3	2,48	480,7
			16	296,7				50	1050,5
			18	334,9				55	1164,3
		60	20	387,3	2,39	449,9		60	1279,8
			22	427,4				65	1396,8
			25	488				70	1489,2
			28	549,1			100	80	1816,5	2,56	511,4
			30	590,2				90	2073,4
			32	631,5				100	2337,3
1600	400	40	6	137,9	2,9	584	60	36	914,7	3,08	654,3
			8	189,1	2,98	614,1	80	38	998,9	3,18	694,5
			10	237,1				40	1054,3
			12	285,3				45	1194,2
			14	333,9				50	1335,8
			16	382,6				55	1479,3
		60	18	446,1				3,08	654,3
			20	497			100	65	1825,2	3,28	734,7
			22	548,2				70	1978,5
			25	625,6				80	2290,8
			28	703,6				90	2610,7
			30	756				100	2938,3
			32	808,6			120	110	3346,4	3,38	774,9
			34	861,5			120	110	3346,4	3,38	774,9
1800	450	40	6	177,5	3,74	861,7	80	34	1103,9	3,96	963,4
			8	237,3				36	1171,7
			10	297,4				38	1239,8
			12	357,8				40	1308,2
			14	418,5				45	1408,7
		60	16	493,8	3,85	912,6		50	1655,2
			18	556,9				55	1831,8
			20	620,4			100	60	2065,4	4,08	1014,3
			22	684,1	3,85	912,6		65	2250,8
			25	780,3				70	2438,3
			28	877,2				80	2819,5
			30	942,2				90	3209,2
			32	1007,5			120	100	3701,1	4,19	1065,2
2000	500	40	6	217,7	4,59	1168,1	80	36	1424,1	4,84	1293,7
			8	290,9				38	1506,6
			10	364,5				40	1589,4
			12	438,4				45	1797,9
			14	526,5				50	2008,7
		60	16	603,1	4,71	1230,9	100	55	2277,5	4,96	1356,5
			18	680				60	2498
			20	757,3				65	2720,7
			22	834,9				70	2945,8
			25	952				80	3402,8
			28	1069,9			120	90	3961,8	5,09	1420
		80	30	1178,9	4,84	1293,7		100	4448,2
			32	1260,3				110	4926,1
			34	1342				120	5426
