Отводы гнутые изготавливаются в соответствии с ТУ 102 488-95.

Отводы гнутые (ТУ 102 488-95) предназначены для использования в магистральных и промысловых трубопроводах на линейных участках и технологических обвязках насосных и компрессорных станций, а также других объектах нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Отводы гнутые бывают четырех типов в зависимости четырех типов в зависимости от L и L1.

Пример условного обозначения отвода гнутого наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм, П=12o с радиусом поворота 5Ду, тип 4 на Ру=7,5 МПа при коэффициенте условий работы 0,6 для У:

Отвод ОГ4 12o 1020(16) 7,5 0,6 5Ду У ТУ 102 488-95

Основные технические характеристики:

Условное давление, PN (Ру), МПа	до 10,0
Условный диаметр, D, мм	325- 1420 мм
Температура, t°C	при монтаже	при эксплуатации
	до -60°С	до -40°С
Угол, гр.	До 426	530 и более
	60°С	45°С
Радиус гиба, R	1,5; 2,0; 2,5; 3,5; 5,0 и 10,0 Dу

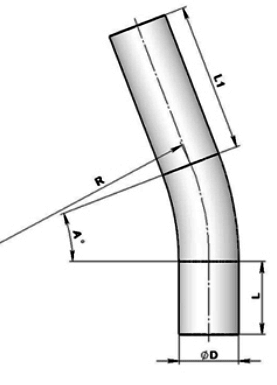

Отводы гнутые по ТУ 102 488-95. Внешний вид.

Габаритные размеры и основные параметры гнутых отводов.

Dн, мм	D, мм	Угол гиба, А, град	Мин.толщ.трубы, мм	Pу, Мпа (кгс/м²)	Масса, кг
300	325	90	8	7,5 (75)	615
400	426	90	9	7,5 (75)	907
500	530	90	8	6,4 (64)	1195
		90	8	7,5 (75)	1312
		90	8	5,6 (56)	1341
700	720	45	10	5,6 (56)	2031
		45	10	6,4 (64)	2191
		45	10	6,4 (64)	2291
		45	10	7,5 (75)	2291
		45	10	7,5 (75)	2828
		45	10	10,0 (100)	3222
800	820	45	11	5,6 (56)	2546
		45	11	6,4 (64)	2774
		45	11	7,5 (75)	2774
1000	1020	45	14,2	5,6 (56)	4086
		45	14,2	7,5 (75)	4369
		45	14,2	6,4 (64)	4369
		45	14,2	7,5 (75)	5272
		45	14,2	10,0 (100)	6844
1200	1220	45	15,4	5,6 (56)	5307
		45	15,4	7,5 (75)	6121
		45	15,4	6,4 (64)	6561
		45	15,4	7,5 (75)	7540
		45	15,4	10,0 (100)	8881
1400	1420	45	19,5	5,6 (56)	7813
		45	19,5	6,4 (64)	9270
		45	19,5	7,5 (75)	9270
		45	19,5	7,5 (75)	10290
		45	19,5	8,5 (85)	9702
