Переходы штампосварные предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.
Пример условного обозначения перехода сварного с наружным диаметром на входе 1020 мм с толщиной стенки присоединяемой трубы 16 мм и на выходе 720 мм с толщиной стенки присоединяемой трубы 14 мм на Ру=7,5 МПа при коэффициенте условий работы 0,6 для климатических условий У:
— для концентрических Переходов КПС 1020(16)х720(14)–7,5–0,6-У ТУ 102–488–95;
— для эксцентрических Переходов ЭПС 1020(16)х720(14)–7,5–0,6-У ТУ 102–488–95.
Основные характеристики
Условное давление, PN (Ру), МПа
|
|
|
|
|
|
|
|
|
|
|
|

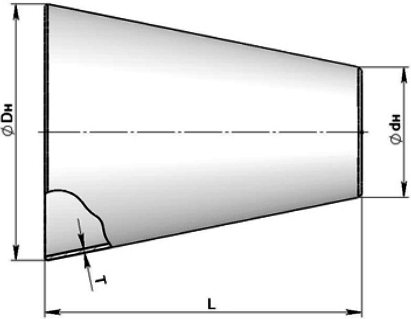

Переходы штампосварные ТУ 102 488-95. Внешний вид. |
Габаритные размеры и основные параметры сварных секторных отводов.
Dн, мм |
dн, мм |
Размеры, мм |
Давление Pу, Мпа (кгс/м²) |
Масса, кг |
L |
S |
S1 |
530 |
426 |
500 |
14 |
12 |
7,5 |
89 |
500 |
14 |
12 |
8,5 |
89 |
500 |
14 |
12 |
10 |
89 |
630 |
530 |
420 |
13 |
11 |
7,5 |
83 |
420 |
16 |
13 |
8,5 |
102 |
420 |
18 |
15 |
10 |
114 |
720 |
530 |
700 |
16 |
12 |
7,5 |
195 |
700 |
19 |
13 |
8,5 |
230 |
700 |
16 |
12 |
8,5 |
195 |
630 |
315 |
16 |
13 |
7,5 |
88 |
820 |
720 |
500 |
15 |
14 |
6,4 |
150 |
500 |
18 |
16 |
7,5 |
180 |
1020 |
720 |
800 |
21 |
15 |
7,5 |
424 |
820 |
580 |
22 |
16 |
7,5 |
307 |
720 |
800 |
26 |
18 |
8,5 |
510 |
1220 |
1020 |
500 |
19 |
15 |
6,4 |
285 |
500 |
26 |
21 |
7,5 |
383 |
1420 |
1020 |
1000 |
32 |
22 |
7,5 |
945 |
1000 |
26 |
18 |
7,5 |
771 |
1000 |
38 |
26 |
8,5 |
1114 |
1000 |
30 |
21 |
8,5 |
888 |
1220 |
500 |
32 |
26 |
7,5 |
510 |
500 |
26 |
22 |
7,5 |
416 |
500 |
38 |
32 |
8,5 |
601 |
500 |
30 |
26 |
8,5 |
475 |
