Емкостное оборудование	Раздел: Трубопровдоная арматура. Детали трубопроводов.		Детали для ремонта
Тройники ТУ 102 488-95	Фланцы воротниковые ГОСТ 12821-80.		Фланцы ГОСТ 12822-80

Стальные приварные встык фланцы трубопроводов и соединительных частей, а также при соединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа.

Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815 80.

Пример условного обозначения при заказе круглого стального приварного встык фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1 :
Фланец 1 100 16 ст.20 ГОСТ 12821 80.

Основные технические характеристики:

Условное давление, PN (Ру), МПа	0,1-0,6	1,0-6,3	10	16	20
Условный диаметр, Dу, мм	10-1600	10-1200	10-400	15-300	15-250
Температура	От минус 253 до плюс 600°C
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

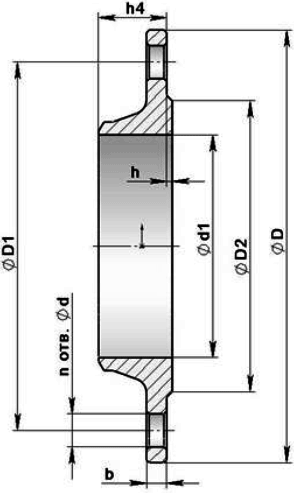

Фланцы воротниковые ГОСТ 12821-80. Внешний вид.

Габаритные размеры и основные параметры тройников штампосварных.

Dу, мм	размеры, мм								к-во отв.	Масса, кг
Dу, мм	D	D1	d	Dm, мм	Dn, мм	d1, мм	b	h4	n, шт.	Масса, кг
PN = 1,0 МПа (10 кгс/см²)
15	95	65	14	30	19	12	10	33	4	0,58
20	105	75		28	26	18	12	36		0,87
25	115	85		45	33	25	12	38		1,05
32	135	100	18	55	39	31	13	40		1,54
40	145	110		62	46	38		42		1,83
50	160	125		76	58	49		42		2,26
65	180	145		94	77	66	15	45		3,17
80	195	160		105	90	78	15	47		3,67
100	215	180		128	110	96	17	48	8	4,7
125	245	210		156	135	121	19	57		6,71
150	280	240	22	180	161	146		57		8,17
200	335	295		240	222	202		58		11,35
250	390	350		290	278	254	21	60	12	14,64
300	440	400		345	330	303	22		12	18,66
350	500	460		400	382	351			16	24
400	565	515	26	445	432	398			16	30
500	670	620	26	550	535	501	24	65	20	39,2
600	780	725	30	650	636	602	24	65	20	48,8
800	1010	950	33	850	826	792	27	75	24	87,24
1000	1220	1160	33	1050	1028	992	29	80	28	119,19
1200	1455	1380	39	1256	1228	1192	33	90	32	179,91
PN = 1,6 МПа (16 кгс/см²)
15	95	65	14	30	19	12	12	33	4	0,68
20	105	75		38	26	18		36		0,87
25	115	85		45	33	25		38		1,05
32	135	100	18	55	39	31	13	40		1,54
40	145	110		64	46	38		42		1,85
50	160	125		76	58	49		45		2,28
65	180	145		94	77	66	15	47		3,19
80	195	160		110	90	78	17	50		4,21
100	215	180		130	110	96	17	50	8	4,9
125	245	210		156	135	121	19	57		6,75
150	280	240	22	180	161	146	19	57		8,3
200	335	295	22	240	222	202	21	58	12	11,79
250	405	355	26	292	278	254	23	65		17,36
300	460	410		346	330	303	24	66		22,76
350	520	470		400	382	351	28	70	16	32,04
400	580	525	30	450	432	398	32	75	16	43
500	710	650	33	559	535	501	38	90	20	70,97
600	840	770	39	660	636	602	41	90	20	99,3
800	1020	950	39	850	826	792	45	95	24	130,57
1000	1255	1170	45	1060	1028	992	49	110	28	203,39
1200	1485	1390	52	1268	1228	1192	51	125	32	284,94
PN = 2,5 МПа (25 кгс/см²)
15	95	65	14	30	19	12	14	33	4	0,79
20	105	75		38	26	18		34		0,97
25	115	85		45	33	25		36		1,18
32	135	100	18	56	39	31	16	43		1,83
40	145	110		64	46	38	16	45		2,19
50	160	125		76	58	49	17	45		2,78
65	180	145		96	77	66	19	50	8	3,71
80	195	160		110	90	78	19	52		4,44
100	230	190	22	132	110	96	21	58		6,51
125	270	220	26	160	135	121	23	65		9,41
150	300	250		186	161	146	25	68		12,52
200	360	310		245	222	202	27	75	12	17,44
250	425	370	30	300	278	254	29	75	12	24,4
300	485	430	30	352	330	303	32	80	16	33,29
350	550	490	33	406	382	351	36	85		46,57
400	610	550	33	464	432	398	40	100		64,81
500	730	660	39	570	535	500	44	100	20	88,91
600	840	770	39	670	636	600	49	115	20	123,7
800	1075	990	45	874	826	790	55	135	24	213,9
1000	1315	1210	56	1084	1028	992	59	150	28	312,12
1200	1525	1420	56	1288	1228	1192	62	160	32	387,5
PN = 4,0 МПа (40 кгс/см²)
15	95	65	14	30	19	12	14	33	4	0,79
20	105	75		38	26	18		34		0,97
25	115	85		45	33	25		36		1,18
32	135	100	18	56	39	31	16	43		1,83
40	145	110		64	46	38	16	45		2,19
50	160	125		76	58	48	17	45		2,81
65	180	145		96	77	66	19	50	8	3,71
80	195	160		112	90	78	21	55		4,8
100	230	190	22	138	110	96	23	65		7,4
125	270	220	26	160	135	120	25	65		10
150	300	250	26	186	161	145	27	68		13,03
200	375	320	30	250	222	200	35	85	12	24,44
250	445	385	33	310	278	252	39	98	12	37,59
300	510	450		368	330	301	42	112	16	57,1
350	570	510		481	382	351	48	116		70,34
400	655	585	39	480	432	398	54	135		106,76
500	755	670	45	580	535	495	58	140	20	132,33
600	890	795	52	686	636	595	58	140	20	180,95
800	1135	1030	56	908	826	795	71	190	24	343,69
1000	1360	1250	56	1140	1028	995	77	235	28	540,75
1200	1575	1460	62	1350	1228	1195	80	250	32	690,59
PN = 6,3 МПа (63 кгс/см²)
15	105	75	14	38	19	12	16	46	4	1,15
20	125	90	18	48	26	18	18	54		1,8
25	135	100	18	52	33	25	20	56		2,3
32	150	110	22	64	39	31	21	60		2,94
40	165	125		74	46	37	21	65		3,75
50	175	135		86	58	47	23	67		4,63
65	200	160		106	77	64	25	72	8	6,29
80	210	170		120	90	77	27	72		7,22
100	250	200	26	140	110	94	29	77		10,71
125	295	240	30	172	135	118	33	95		17,13
150	340	280	33	206	161	142	35	105		24,6
200	405	345	33	264	222	198	41	110	12	36,6
250	470	400	39	316	278	246	45	115	12	50,89
300	530	460	39	370	330	294	50	120	16	68,15
350	595	525	39	430	382	342	56	140		98,68
400	670	585	45	484	432	386	62	155		135,8
500	800	705	52	594	535	485	66	165	20	192,74
600	925	820	56	704	636	585	71	180	20	269,27
800	1165	1050	62	920	826	785	85	225	24	463,87
1000	1415	1290	70	1160	1028	985	92	280	28	980,6
1200	1665	1530	78	1386	1228	1185	95	315	32	1263,72
PN = 10,0 МПа (100 кгс/см²)
15	105	75	14	38	19	12	18	46	4	1,26
20	125	90	18	48	26	18	20	51		1,98
25	135	100	18	52	33	25	22	56		2,48
32	150	110	22	64	39	31	22	60		3,05
40	165	125	22	76	46	37	23	67		4,06
50	195	145	26	86	58	45	25	68		6,03
65	220	170		110	77	62	29	80	8	8,52
80	230	180		124	90	75	31	87		9,91
100	265	210	30	146	110	92	35	97		14,65
125	310	250	33	180	135	112	39	112		23,32
150	350	290	33	214	161	136	43	125	12	32,87
200	240	360	39	276	222	190	51	140		54,24
250	500	430	39	340	278	236	57	160		85,24
300	585	500	45	400	330	248	66	180	16	127,78
350	655	560	52	460	382	332	72	195		170,94
400	715	620	52	510	432	376	76	200		216,86
