Тройники сварные переходные	Тройники сварные с накладками ТУ 102-488-95.		Тройники сварные без накладок

Тройники сварные с накладками предназначены для линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Пример условного обозначения тройника штампосварного с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У:

Тройник ТШС 1020(16)–7,5–0,6-У ТУ 102–488–95

Краткая техническая характеристика:

Рабочее давление, (Рр)	От 530	до 1020 и более
Рабочее давление, (Рр)	<= 10,0 МПа	<= 4,0 МПа
Наружный диаметр, Dнхdн, мм	От 530х219 до 1420х1420
Температура, t°C	при монтаже	при эксплуатации
Температура, t°C	до -60°С	до -40°С
Материал	20, 09Г2С

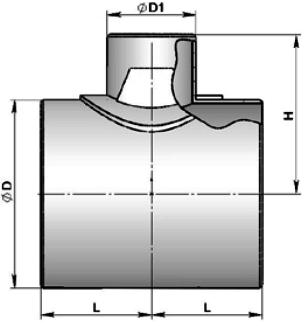

Тройники сварные с накладками ТУ 102-488-95. Внешний вид.

Габаритные размеры и основные параметры сварных секторных отводов.

Dн, мм	dн, мм	Размеры, мм				Ру, Мпа (кгс/м²)	Масса,кг
Dн, мм	dн, мм	S	S1	L	H	Ру, Мпа (кгс/м²)	Масса,кг
530	219	8	5	215	305	4,0 (40)	43
	219	12	6	215	305	6,4 (64)	63
	273	8	5	250	305	4,0 (40)	50
	273	12	7	250	305	6,4 (64)	75
	325	12	8	300	305	6,4 (64)	90
	325	24	12	300	365	8,5 (85)	187
	426	30	14	390	365	8,5 (85)	310
	426	30	16	390	365	10,0 (100)	310
	530	20	16	425	365	7,5 (75)	246
	530	30	18	425	365	8,5 (85)	360
720	219	12	6	260	400	5,6 (56)	105
	273	12	6	260	400	5,6 (56)	100
	325	14	7	300	400	5,6 (56)	125
		16	8	300	460	6,4 (64)	165
		30	12	300	460	7,5 (75)	325
		30	12	300	460	8,5 (85)	325
	426	14	8	390	400	5,6 (56)	186
		30	12	390	460	7,5 (75)	405
		30	14	390	460	8,5 (85)	405
	530	20	12	480	460	5,6 (56)	331
		30	16	480	460	7,5 (75)	472
		30	18	480	460	8,5 (85)	472
	720	36	22	580	650	7,5 (75)	836
	720	36	26	580	650	8,5 (85)	836
820	325	24	9	330	510	7,5 (75)	306
	325	25	10	330	510	8,5 (85)	320
	377	26	11	340	510	7,5 (75)	338
	530	24	12	480	510	5,6 (56)	437
1020	325	25	9	410	610	7,5 (75)	555
		30	10	410	610	8,5 (85)	650
		25	9	410	610	8,5 (85)	555
	426	15,2	7	410	550	4,0 (40)	305
		26	11	410	610	7,5 (75)	566
		15,2	7	410	550	5,6 (56)	305
		32	14	410	610	8,5 (85)	676
		26	11	410	610	8,5 (85)	566
	530	28	15	480	610	7,5 (75)	680
	530	32	17	480	610	8,5 (85)	786
