Технические характеристики:

Ру от 0,1 до 20,0 Мпа (от 1 до 200 кгс/см?), температура среды от минус 253 до плюс 600° С.

Материалы изготовления:

стали марки Ст3сп не ниже 2-й категории по ГОСТ 380–94; 20, 25 по ГОСТ 1050–88; 09Г2С по ГОСТ 19281–89; 10Г2 по ГОСТ 4543–71; 15Х5М по ГОСТ 4543–71; 12Х18Н9Т по ГОСТ 5632–72; 15Х18Н12С4ТЮ(типа ЭИ-654) по ГОСТ 5632–72, 06ХН28МДТ(типа ЭИ-945) по ГОСТ 5632–72, 10Х17Н13М3Т(типа ЭИ-432) по ГОСТ 5632–72

Температура применения деталей, изготовленных из стали марки Ст3сп, 20, 25 — от минус 40°С до плюс 425°С; 09Г2С, 10Г2 — от минус 70°С до плюс 350°С; 15Х5М — от минус 40°С до плюс 450°С, 12Х18Н9Т — от минус 80°С до плюс 600°С; 15Х18Н12С4ТЮ — от минус 40°С до плюс 300°С, 06ХН28МДТ — от минус 70°С до плюс 400°С;10Х17Н13М3Т — от минус 253°С до плюс 600°С.

Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Ру 10,0;  16.0;  и 20,0 МПа), 2, 3, 4, 5, 6, 7, 8,9 и присоединительными размерами по ГОСТ 12815–80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование — по ГОСТ 12816–80.

Примечание: ГОСТ 12821–80 введен взамен ГОСТ 12829-67, ГОСТ  12833–67, ГОСТ 12835–67 и ГОСТ 1260–67.

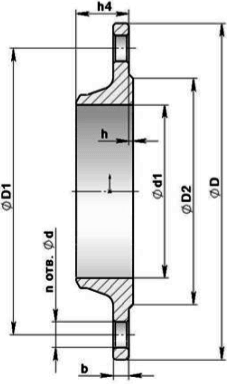

Фланцы стальные приварные встык. Внешний вид.

Габаритные размеры и основные параметры приварных плоских фланцев.
Обозначение изделия
Условное давление Ру,
МПа (кгс/см²)
Размеры, мм
n, к-во отв.,
шт
Масса, кг
d1
b
h4
Dm
Dn
1 - 15 - 6
0,6 (6)
12
10
28
28
19
4
0.40
1 - 20 - 6
0,6 (6)
18
10
30
36
26
4
0.53
1 - 25 - 6
0,6 (6)
25
12
30
42
33
4
0.76
1 - 32 - 6
0,6 (6)
31
12
33
50
39
4
1.10
1 - 40 - 6
0,6 (6)
38
12
35
60
46
4
1.36
1 - 50 - 6
0,6 (6)
49
12
35
70
58
4
1.53
1 - 65 - 6
0,6 (6)
66
12
35
88
77
4
1.97
1 - 80 - 6
0,6 (6)
78
13
37
102
90
4
2.76
1 - 100 - 6
0,6 (6)
96
13
38
122
110
4
3.35
1 - 125 - 6
0,6 (6)
121
15
40
148
135
8
4.66
1 - 150 - 6
0,6 (6)
146
15
43
172
161
8
5.37
1 - 200 - 6
0,6 (6)
202
17
50
235
222
8
8.37
1 - 250 - 6
0,6 (6)
254
18
50
288
278
12
10.99
1 - 300 - 6
0,6 (6)
303
18
50
340
330
12
14.82
1 - 350 - 6
0,6 (6)
351
18
50
390
382
12
17.69
1 - 400 - 6
0,6 (6)
398
18
50
440
432
16
20.55
1 - 500 - 6
0,6 (6)
501
19
50
545
535
16
26.63
1 - 600 - 6
0,6 (6)
602
19
55
650
636
20
35.79
1 - 800 - 6
0,6 (6)
792
19
60
844
826
24
56.17
1 - 15 - 10
1,0 (10)
12
10
33
30
19
4
0.58
1 - 20 - 10
1,0 (10)
18
12
36
28
26
4
0.87
1 - 25 - 10
1,0 (10)
25
12
38
45
33
4
1.05
1 - 32 - 10
1,0 (10)
31
13
40
55
39
4
1.54
1 - 40 - 10
1,0 (10)
38
13
42
62
46
4
1.83
1 - 50 - 10
1,0 (10)
49
13
42
76
58
4
2.26
1 - 65 - 10
1,0 (10)
66
15
45
94
77
4
3.17
1 - 80 - 10
1,0 (10)
78
15
47
105
90
4
3.67
1 - 100 - 10
1,0 (10)
96
17
48
128
110
8
4.70
1 - 125 - 10
1,0 (10)
121
19
57
156
135
8
6.71
1 - 150 - 10
1,0 (10)
146
19
57
180
161
8
8.17
1 - 200 - 10
1,0 (10)
202
19
58
240
222
8
11.35
1 - 250 - 10
1,0 (10)
254
21
60
290
278
12
14.64
1 - 300 - 10
1,0 (10)
303
22
60
345
330
12
18.66
1 - 350 - 10
1,0 (10)
351
22
60
400
382
16
24.00
1 - 400 - 10
1,0 (10)
398
22
60
445
432
16
30.00
1 - 500 - 10
1,0 (10)
501
24
65
550
535
20
39.20
1 - 600 - 10
1,0 (10)
602
24
65
650
636
20
48.80
1 - 700 - 10
1,0 (10)
692
25
65
744
726
24
65.26
1 - 800 - 10
1,0 (10)
792
27
75
850
826
24
87.24
1 - 15 - 16
1,6 (16)
12
12
33
30
19
4
0.68
1 - 20 - 16
1,6 (16)
18
12
36
38
26
4
0.87
1 - 25 - 16
1,6 (16)
25
12
38
45
33
4
1.05
1 - 32 - 16
1,6 (16)
31
13
40
55
39
4
1.54
1 - 40 - 16
1,6 (16)
38
13
42
64
46
4
1.85
1 - 50 - 16
1,6 (16)
49
13
45
76
58
4
2.28
1 - 65 - 16
1,6 (16)
66
15
47
94
77
4
3.19
1 - 80 - 16
1,6 (16)
78
17
50
110
90
4
4.21
1 - 100 - 16
1,6 (16)
96
17
50
130
110
8
4.90
1 - 125 - 16
1,6 (16)
121
19
57
156
135
8
6.75
1 - 150 - 16
1,6 (16)
146
19
57
180
161
8
8.30
1 - 200 - 16
1,6 (16)
202
21
58
240
222
12
11.79
1 - 250 - 16
1,6 (16)
254
23
65
292
278
12
17.36
1 - 300 - 16
1,6 (16)
303
24
66
346
330
12
22.76
1 - 350 - 16
1,6 (16)
351
28
70
400
382
16
32.04
1 - 400 - 16
1,6 (16)
398
32
75
450
432
16
43.00
1 - 500 - 16
1,6 (16)
501
38
90
559
535
20
70.97
1 - 600 - 16
1,6 (16)
602
41
90
660
636
20
99.30
1 - 700 - 16
1,6 (16)
692
43
95
750
726
24
105.90
1 - 800 - 16
1,6 (16)
792
45
95
850
826
24
130.57
1 - 15 - 25
2,5 (25)
12
14
33
30
19
4
0.79
1 - 20 - 25
2,5 (25)
18
14
34
38
26
4
0.97
1 - 25 - 25
2,5 (25)
25
14
36
45
33
4
1.18
1 - 32 - 25
2,5 (25)
31
16
43
56
39
4
1.83
1 - 40 - 25
2,5 (25)
38
16
45
64
46
4
2.19
1 - 50 - 25
2,5 (25)
49
17
45
76
58
4
2.78
1 - 65 - 25
2,5 (25)
66
19
50
96
77
8
3.71
1 - 80 - 25
2,5 (25)
78
19
52
110
90
8
4.44
1 - 100 - 25
2,5 (25)
96
21
58
132
110
8
6.51
1 - 125 - 25
2,5 (25)
121
23
65
160
135
8
9.41
1 - 150 - 25
2,5 (25)
146
25
68
186
161
8
12.52
1 - 200 - 25
2,5 (25)
202
27
75
245
222
12
17.44
1 - 250 - 25
2,5 (25)
254
29
75
300
278
12
24.40
1 - 300 - 25
2,5 (25)
303
32
80
352
330
16
33.29
1 - 350 - 25
2,5 (25)
351
36
85
406
382
16
46.57
1 - 400 - 25
2,5 (25)
398
40
100
464
432
16
64.81
1 - 500 - 25
2,5 (25)
500
44
100
570
535
20
88.91
1 - 600 - 25
2,5 (25)
600
49
115
670
636
20
123.70
1 - 700 - 25
2,5 (25)
690
53
125
766
726
24
166.81
1 - 800 - 25
2,5 (25)
790
55
135
874
826
24
213.90
1 - 15 - 40
4,0 (40)
12
14
33
30
19
4
0.79
1 - 20 - 40
4,0 (40)
18
14
34
38
26
4
0.97
1 - 25 - 40
4,0 (40)
25
14
36
45
33
4
1.18
1 - 32 - 40
4,0 (40)
31
16
43
56
39
4
1.83
1 - 40 - 40
4,0 (40)
38
16
45
64
46
4
2.19
1 - 50 - 40
4,0 (40)
48
17
45
76
58
4
2.81
1 - 65 - 40
4,0 (40)
66
19
50
96
77
8
3.71
1 - 80 - 40
4,0 (40)
78
21
55
112
90
8
4.80
1 - 100 - 40
4,0 (40)
96
23
65
138
110
8
7.40
1 - 125 - 40
4,0 (40)
120
25
65
160
135
8
10.00
1 - 150 - 40
4,0 (40)
145
27
68
186
161
8
13.03
1 - 200 - 40
4,0 (40)
200
35
85
250
222
12
24.44
1 - 250 - 40
4,0 (40)
252
39
98
310
278
12
37.59
1 - 300 - 40
4,0 (40)
301
42
112
368
330
16
57.10
1 - 350 - 40
4,0 (40)
351
48
116
481
382
16
70.34
1 - 400 - 40
4,0 (40)
398
54
135
480
432
16
106.76
1 - 500 - 40
4,0 (40)
495
58
140
580
535
20
132.33
1 - 600 - 40
4,0 (40)
595
58
140
686
636
20
180.95
1 - 700 - 40
4,0 (40)
695
63
160
790
726
24
228.25
1 - 800 - 40
4,0 (40)
795
71
190
908
826
24
343.69
1 - 15 - 63
6,3 (63)
12
16
46
38
19
4
1.15
1 - 20 - 63
6,3 (63)
18
18
54
48
62
4
1.80
1 - 25 - 63
6,3 (63)
25
20
56
52
33
4
2.30
1 - 32 - 63
6,3 (63)
31
21
60
64
39
4
2.94
1 - 40 - 63
6,3 (63)
37
21
65
74
46
4
3.75
1 - 50 - 63
6,3 (63)
47
23
67
86
58
4
4.63
1 - 65 - 63
6,3 (63)
64
25
72
106
77
8
6.29
1 - 80 - 63
6,3 (63)
77
27
72
120
90
8
7.22
1 - 100 - 63
6,3 (63)
94
29
77
140
110
8
10.71
1 - 125 - 63
6,3 (63)
118
33
95
172
135
8
17.13
1 - 150 - 63
6,3 (63)
142
35
105
206
161
8
24.60
1 - 200 - 63
6,3 (63)
198
41
110
264
222
12
36.60
1 - 250 - 63
6,3 (63)
246
45
115
316
278
12
50.89
1 - 300 - 63
6,3 (63)
294
50
120
370
330
16
68.15
1 - 350 - 63
6,3 (63)
342
56
140
430
382
16
98.68
1 - 400 - 63
6,3 (63)
386
62
155
484
432
16
135.80
1 - 500 - 63
6,3 (63)
485
66
165
594
535
20
192.74
1 - 600 - 63
6,3 (63)
585
71
180
704
636
20
269.27
1 - 700 - 63
6,3 (63)
685
76
225
820
726
24
300.86
1 - 800 - 63
6,3 (63)
785
85
225
920
826
24
463.87
1 - 15 - 100
10,0 (100)
12
18
46
38
19
4
1.26
1 - 20 - 100
10,0 (100)
18
20
51
48
26
4
1.98
1 - 25 - 100
10,0 (100)
25
22
56
52
33
4
2.48
1 - 32 - 100
10,0 (100)
31
22
60
64
39
4
3.05
1 - 40 - 100
10,0 (100)
37
23
67
76
46
4
4.06
1 - 50 - 100
10,0 (100)
45
25
68
86
58
4
6.03
1 - 65 - 100
10,0 (100)
62
29
80
110
77
8
8.52
1 - 80 - 100
10,0 (100)
75
31
87
124
90
8
9.91
1 - 100 - 100
10,0 (100)
92
35
97
146
110
8
14.65
1 - 125 - 100
10,0 (100)
112
39
112
180
135
8
23.32
1 - 150 - 100
10,0 (100)
136
43
125
214
161
12
32.87
1 - 200 - 100
10,0 (100)
190
51
140
276
222
12
54.24
1 - 250 - 100
10,0 (100)
236
57
160
340
278
12
85.24
1 - 300 - 100
10,0 (100)
248
66
180
400
330
16
127.78
1 - 350 - 100
10,0 (100)
332
72
195
460
382
16
170.94
1 - 400 - 100
10,0 (100)
376
76
200
510
432
16
216.86

Фланцы воротниковые ГОСТ 12821-80
Фланцы стальные свободные на приварном кольце ГОСТ 12822-80.
Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80.


С удовольствием обсудим Ваши идеи и предложения, а так же ответим на все Ваши вопросы!

Отводы ГОСТ 24950-81
Отводы ТУ 102 488-95
Отводы ТУ 51-515-91
Отводы ТУ 1468-001-17192736-01
Отводы ТУ 1468-001-17192736-01
Отводы ОСТ 34 10.752-97
Отводы ОСТ 36 21-77
Отводы ТУ 102-488-95
Отводы ТУ 51 29-81
Отводы ГОСТ 17375-2001
Отводы ТУ 102 488-95

Переходы ГОСТ 17378-2001
Переходы ТУ 102 488-95
Переходы ОСТ 34 10.753-97
Переходы ОСТ 36 22-77
Переходы ТУ 1468-002-17192736-03
Переходы ТУ 1468-002-17192736-03

Тройники ОСТ 34 10.762-97
Тройники ОСТ 36 24-77
Тройники ОСТ 34-10-762-97
Тройники ОСТ 34-10-764-97
Тройники ТУ 102-488-95*
Тройники ТУ 51 29-81
Тройники ТУ 51 29-81
Тройники ГОСТ 17376-2001
Тройники ТУ 102 488-95

Фланцы ГОСТ 12821-80
Фланцы ГОСТ 12822-80.
Фланцы ГОСТ 12820-80
Фланцы ГОСТ 12821-80.

Днища ГОСТ 6533-78
Днища ТУ 102 488-95

  Яндекс.Новости











Наш адрес:
Российская Федерация,
Воронежская область
город Борисоглебск
ул. 40 лет Октября, 309
Тел. 8 (47354) 5-68-94
E-mail: d_specmash@mail.ru

ООО "СпецМашСервис"

Материалы предоставлены ООО "СпецМашСервис"
Разработка и дизайн ANChern

Яндекс.Метрика
