Сварные равнопроходные тройники изготавливаются из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Сварные равнопроходные тройники предназначены для применения на трубопроводах, на которые распространяются РД 03–94.

Тех. характеристики:

Для трубопроводов тепловых сетей допускается применение сварных равнопроходных тройников на рабочее давление до 4,0 Мпа (<= 40,0 кгс/см?), при рабочей температуре до 350°С.

Материалы изготовления:

трубы бесшовные на Рраб. на Рраб.<2,2 МПа и Траб.<=425°С по ГОСТ 8733 , 8731 гр.В (сталь марки 10Г2 по ГОСТ 4543); по ТУ 14-3-190–82 (сталь марки 10, 20 по ГОСТ 1050);

трубы бесшовные на Рраб. на Рраб.<2,2 МПа и Траб.< минус 30°С по ТУ 14-3-1128–82 (сталь марки 09Г2С по ГОСТ 19281);

трубы электросварные на Рраб. на Рраб. <=2,5 МПа и Траб.?350°С по ГОСТ 20295 тип3 (сталь марки 17ГС, 17Г1С по ГОСТ 19281); по ТУ 14-3-1698–90 (сталь марки 17Г1С-у по ТУ 14-3-1698–90);

листовая сталь на Рраб. на Рраб. <=1,6 МПа и Траб. от минус 20°С до плюс 200°С, марки Ст3Гпс4, Ст3сп5 категории 2–5 по ГОСТ 380, на Траб от минус 20°С до плюс 300°С, марки 20 по ГОСТ 1050;

листовая сталь на Рраб. на Рраб. <=2,5 МПа и Траб. от минус 20°С до плюс 350°С, марки 20К по ГОСТ 5520, на Траб от минус 40°С до плюс 350°С, марки 17ГС, 17Г1С по ГОСТ 19281, на Траб от минус 40°С до плюс 425°С, марки 16ГС по ГОСТ 19281, на Траб от минус 60°С до плюс 425°С, марки 09Г2С, 10Г2С1 по ГОСТ 19281.

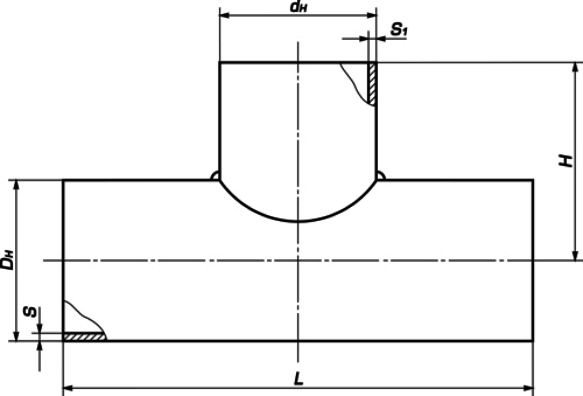

Тройники сварные равнопроходные ОСТ 34-10-762-97. Внешний вид.

Габаритные размеры и основные параметры сварных секторных отводов.

Обозначение изделия Dн	Условное давление Ру, МПа (кгс/см²)	Размеры, мм				Масса, кг
Обозначение изделия Dн	Условное давление Ру, МПа (кгс/см²)	S	S1	L	Н	Масса, кг
325	1.6 (16)	8	8	550	325	41,8
325	2.5 (25)	10	10	550	325	52,1
325	4.0 (40)	16	16	550	325	80,5
377	2.5 (25)	11	11	650	350	74,2
377	4.0 (40)	18	18	650	350	119,5
426	1.6 (16)	10	10	700	395	83,0
426	2.5 (25)	16	12	700	395	125,9
426	4.0 (40)	22	16	700	395	163,9
530	1.6 (16)	11	8	700	445	120,8
530	2.5 (25)	18	8	700	445	178,5
630	1.0 (10)	10	10	1000	535	177,5
630	1.6 (16)	14	12	1000	535	239,9
630	2.5 (25)	18	14	1000	535	295,6
720	1.0 (10)	11	9	1100	580	227,9
720	1.6 (16)	18	9	1100	580	336,2
720	2.5 (25)	22	14	1100	580	427,7
820	1.0 (10)	14	9	1200	630	337,6
820	1.6 (16)	18	11	1200	630	440,8
820	2.5 (25)	22	18	1200	630	610,9
1020	0.6 (6)	14	10	1600	790	575,5
1020	1.0 (10)	18	14	1600	790	704,9
1020	1.6 (16)	22	14	1600	790	881,2
1220	0.6 (6)	14	11	1800	890	777,7
1220	1.0 (10)	18	14	1800	890	1 166,3
1220	1.6 (16)	25	18	1800	890	1 344,1
1420	0.6 (6)	18	14	2100	1030	1 353,8
1420	1.0 (10)	22	14	2100	1030	1 580,8
1420	1.6 (16)	25	25	2100	1030	1 966,4
1620	0.6 (6)	18	14	2200	1130	1 605,2
1620	1.0 (10)	22	18	2200	1130	1 926,4
