Стальные свободные на приварном кольце фланцы предназначены для установки на трубопроводах и в соединительных частях машин, приборов, патрубков, аппаратов и резервуаров.
Тех. характеристики:
Ру от 0,1 до 2,5 Мпа (от 1 до 25 кгс/см?), температура среды от минус 30 до плюс 300°С.
Материалы изготовления:
стали марки Ст3сп не ниже 2-й категории по ГОСТ 535–88.
Температура применения деталей, изготовленных из стали марки Ст3сп — от минус 30°С до плюс 300°С.
Кольца изготавливаются с уплотнительными поверхностями исполнений 1,2,3 и присоединительными размерами по ГОСТ 12815–80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4,5,8 и 9.
Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование — по ГОСТ 12816–80.
Примечание: ГОСТ 12822–80 введен взамен ГОСТ 1268–67, ГОСТ 12834–67.
|

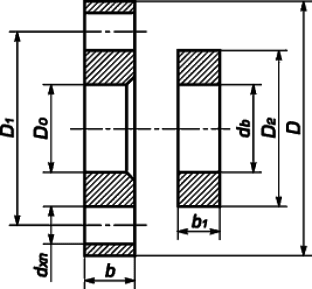

Фланцы стальные свободные на приварном кольце. Внешний вид. |
Габаритные размеры и основные параметры приварных плоских фланцев.
Обозначение изделия |
Условное давление Ру, |
Размеры, мм |
n, к-во отв., |
Масса, кг |
МПа (кгс/см²) |
dв |
Dо |
b |
b1 |
шт |
фланца |
кольца |
1 - 15 - 6 |
0.1(1)-0,6 (6) |
19 |
20 |
10 |
8 |
4 |
0.33 |
0.06 |
1 - 20 - 6 |
0.1(1)-0,6 (6) |
26 |
27 |
10 |
10 |
4 |
0.41 |
0.12 |
1 - 25 - 6 |
0.1(1)-0,6 (6) |
33 |
34 |
12 |
10 |
4 |
0.6 |
0.16 |
1 - 32 - 6 |
0.1(1)-0,6 (6) |
39 |
41 |
12 |
10 |
4 |
0.87 |
0.21 |
1 - 40 - 6 |
0.1(1)-0,6 (6) |
46 |
48 |
12 |
10 |
4 |
1.01 |
0.27 |
1 - 50 - 6 |
0.1(1)-0,6 (6) |
59 |
61 |
12 |
12 |
4 |
1.11 |
0.35 |
1 - 65 - 6 |
0.1(1)-0,6 (6) |
78 |
80 |
14 |
14 |
4 |
1.55 |
0.55 |
1 - 80 - 6 |
0.1(1)-0,6 (6) |
91 |
93 |
14 |
14 |
4 |
2.05 |
0.73 |
1 - 100 - 6 |
0.1(1)-0,6 (6) |
110 |
112 |
14 |
14 |
4 |
2.38 |
0.88 |
1 - 125 - 6 |
0.1(1)-0,6 (6) |
135 |
138 |
14 |
14 |
8 |
2.84 |
1.27 |
1 - 150 - 6 |
0.1(1)-0,6 (6) |
161 |
164 |
16 |
16 |
8 |
3.72 |
1.53 |
1 - 200 - 6 |
0.1(1)-0,6 (6) |
222 |
225 |
18 |
18 |
8 |
4.93 |
2.06 |
1 - 250 - 6 |
0.1(1)-0,6 (6) |
273 |
279 |
20 |
18 |
12 |
6.38 |
2.53 |
1 - 300 - 6 |
0.1(1)-0,6 (6) |
325 |
331 |
24 |
20 |
12 |
10.35 |
3.4 |
1 - 350 - 6 |
0.1(1)-0,6 (6) |
377 |
383 |
28 |
20 |
12 |
13.5 |
3.71 |
1 - 400 - 6 |
0.1(1)-0,6 (6) |
426 |
433 |
32 |
24 |
16 |
17.04 |
5.14 |
1 - 500 - 6 |
0.1(1)-0,6 (6) |
530 |
537 |
38 |
26 |
16 |
25.44 |
7.05 |
1 - 15 - 10 |
1,0 (10) |
19 |
20 |
12 |
10 |
4 |
0.58 |
0.11 |
1 - 20 - 10 |
1,0 (10) |
26 |
27 |
14 |
12 |
4 |
0.82 |
0.2 |
1 - 25 - 10 |
1,0 (10) |
33 |
34 |
14 |
12 |
4 |
0.96 |
0.27 |
1 - 32 - 10 |
1,0 (10) |
39 |
41 |
16 |
12 |
4 |
1.49 |
0.34 |
1 - 40 - 10 |
1,0 (10) |
46 |
48 |
18 |
12 |
4 |
1.92 |
0.42 |
1 - 50 - 10 |
1,0 (10) |
59 |
61 |
18 |
14 |
4 |
2.27 |
0.62 |
1 - 65 - 10 |
1,0 (10) |
78 |
80 |
20 |
16 |
4 |
3.01 |
0.9 |
1 - 80 - 10 |
1,0 (10) |
91 |
93 |
22 |
16 |
4 |
3.77 |
1.1 |
1 - 100 - 10 |
1,0 (10) |
110 |
112 |
24 |
16 |
8 |
4.55 |
1.31 |
1 - 125 - 10 |
1,0 (10) |
135 |
138 |
26 |
18 |
8 |
6.09 |
1.96 |
1 - 150 - 10 |
1,0 (10) |
161 |
164 |
26 |
18 |
8 |
7.5 |
2.18 |
1 - 200 - 10 |
1,0 (10) |
222 |
225 |
26 |
20 |
8 |
9.02 |
2.94 |
1 - 250 - 10 |
1,0 (10) |
273 |
279 |
28 |
22 |
12 |
11.3 |
3.78 |
1 - 300 - 10 |
1,0 (10) |
325 |
331 |
30 |
22 |
12 |
13.87 |
4.24 |
1 - 350 - 10 |
1,0 (10) |
377 |
383 |
32 |
24 |
16 |
18.02 |
6.33 |
1 - 400 - 10 |
1,0 (10) |
426 |
433 |
34 |
26 |
16 |
24.38 |
8.15 |
1 - 500 - 10 |
1,0 (10) |
530 |
537 |
38 |
28 |
20 |
33.25 |
10.58 |
1 - 15 - 16 |
1,6 (16) |
19 |
20 |
14 |
12 |
4 |
0.67 |
0.13 |
1 - 20 - 16 |
1,6 (16) |
26 |
27 |
16 |
14 |
4 |
0.93 |
0.24 |
1 - 25 - 16 |
1,6 (16) |
33 |
34 |
16 |
14 |
4 |
1.1 |
0.31 |
1 - 32 - 16 |
1,6 (16) |
39 |
41 |
18 |
16 |
4 |
1.68 |
0.46 |
1 - 40 - 16 |
1,6 (16) |
46 |
48 |
20 |
16 |
4 |
2.13 |
0.56 |
1 - 50 - 16 |
1,6 (16) |
59 |
61 |
20 |
16 |
4 |
2.54 |
0.71 |
1 - 65 - 16 |
1,6 (16) |
78 |
80 |
22 |
18 |
4 |
3.31 |
1.01 |
1 - 80 - 16 |
1,6 (16) |
91 |
93 |
24 |
18 |
4 |
4.11 |
1.23 |
1 - 100 - 16 |
1,6 (16) |
110 |
112 |
26 |
20 |
8 |
4.93 |
1.64 |
1 - 125 - 16 |
1,6 (16) |
135 |
138 |
28 |
20 |
8 |
6.56 |
2.18 |
1 - 150 - 16 |
1,6 (16) |
161 |
164 |
28 |
22 |
8 |
8.09 |
2.67 |
1 - 200 - 16 |
1,6 (16) |
222 |
225 |
28 |
22 |
12 |
9.36 |
3.24 |
1 - 250 - 16 |
1,6 (16) |
273 |
279 |
30 |
24 |
12 |
13.9 |
4.12 |
1 - 300 - 16 |
1,6 (16) |
325 |
331 |
32 |
24 |
12 |
17.9 |
5.51 |
1 - 350 - 16 |
1,6 (16) |
377 |
383 |
34 |
26 |
16 |
22.8 |
7.97 |
1 - 400 - 16 |
1,6 (16) |
426 |
433 |
36 |
28 |
16 |
29.08 |
10.12 |
1 - 500 - 16 |
1,6 (16) |
530 |
537 |
42 |
30 |
20 |
49.26 |
16.85 |
1 - 15 - 25 |
2,5 (25) |
19 |
20 |
16 |
14 |
4 |
0.77 |
0.15 |
1 - 20 - 25 |
2,5 (25) |
26 |
27 |
18 |
16 |
4 |
1.05 |
0.27 |
1 - 25 - 25 |
2,5 (25) |
33 |
34 |
18 |
16 |
4 |
1.24 |
0.36 |
1 - 32 - 25 |
2,5 (25) |
39 |
41 |
20 |
16 |
4 |
1.87 |
0.46 |
1 - 40 - 25 |
2,5 (25) |
46 |
48 |
22 |
18 |
4 |
2.35 |
0.56 |
1 - 50 - 25 |
2,5 (25) |
59 |
61 |
22 |
18 |
4 |
2.79 |
0.79 |
1 - 65 - 25 |
2,5 (25) |
78 |
80 |
21 |
20 |
8 |
3.43 |
1.12 |
1 - 80 - 25 |
2,5 (25) |
91 |
93 |
26 |
20 |
8 |
4.25 |
1.37 |
1 - 100 - 25 |
2,5 (25) |
110 |
112 |
28 |
22 |
8 |
6.19 |
1.95 |
1 - 125 - 25 |
2,5 (25) |
135 |
138 |
30 |
24 |
8 |
8.82 |
2.61 |
1 - 150 - 25 |
2,5 (25) |
161 |
164 |
30 |
24 |
8 |
10.52 |
3.29 |
1 - 200 - 25 |
2,5 (25) |
222 |
225 |
30 |
24 |
12 |
12.62 |
4.31 |
1 - 250 - 25 |
2,5 (25) |
273 |
279 |
32 |
26 |
12 |
17.72 |
6.01 |
1 - 300 - 25 |
2,5 (25) |
325 |
331 |
34 |
26 |
16 |
22.82 |
7.45 |
1 - 350 - 25 |
2,5 (25) |
377 |
383 |
38 |
28 |
16 |
31.73 |
10.43 |
1 - 400 - 25 |
2,5 (25) |
426 |
433 |
42 |
30 |
16 |
42.51 |
13.6 |
1 - 500 - 25 |
2,5 (25) |
530 |
537 |
50 |
32 |
20 |
61.57 |
19.21 |
