Отводы штампосварные ТУ 102 488-95 предназначены для линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Пример условного обозначения отвода штампосварного с углом поворота 90° с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У:
Отвод ОКШ 90°--1020(16)–7,5–0,6-У ТУ 102–488–95

Основные характеристики

Условное давление, PN (Ру), МПа		<= 10,0
Условный диаметр, D, мм		От 720-1420
Температура, t°C		при монтаже			при эксплуатации
		от -60°С до +150°С			от -40°С до +150°С
Угол, гр.(ф)		30, 45, 60, 90
Радиус изгиба, R, мм	D	720	820	1020		1220	1420
	R	1000	1200	1500		1800	2100
Материал		20, 12ГС, 09Г2С

Отводы сварные секторные по ТУ 102 488-95. Внешний вид.

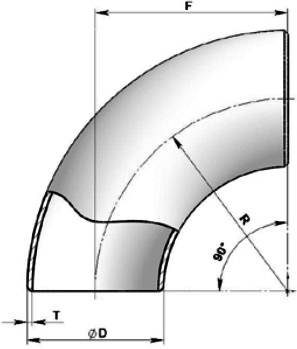

Габаритные размеры и основные параметры сварных секторных отводов.

D, мм	Угол, гр.	Ру, Мпа (кгс/м²)	Размеры, мм			Масса, кг
D, мм	Угол, гр.	Ру, Мпа (кгс/м²)	Т	R	L	Масса, кг
720	45	7,5 (75)	20	1000	414	271
	90	7,5 (75)	20	1000	1000	542
	45	7,5 (75)	16	1000	414	218
	90	7,5 (75)	16	1000	1000	436
820	45	6,4 (64)	20	1200	497	372
	90	6,4 (64)	20	1200	1200	744
	45	7,5 (75)	23	1200	497	426
	90	7,5 (75)	23	1200	1200	852
1020	90	6,4 (64)	20	1500	1500	1162
	45	6,4 (64)	20	1500	621	581
	30	6,4 (64)	20	1500	402	387
	30	7,5 (75)	28	1500	402	538
	45	7,5 (75)	28	1500	621	807
	90	7,5 (75)	28	1500	1500	1613
	30	8,5 (85)	36	1500	402	686
	45	8,5 (85)	36	1500	621	1035
	90	8,5 (85)	36	1500	1500	2070
	30	10,0 (100)	36	1500	402	686
	45	10,0 (100)	36	1500	621	1035
	90	10,0 (100)	36	1500	1500	2070
1220	45	5,6 (56)	22	1800	746	919
	90	5,6 (56)	22	1800	1800	1838
	45	7,5 (75)	34	1800	746	1405
	90	7,5 (75)	34	1800	1800	2810
1420	45	6,4 (64)	36	2100	870	2027
	90	6,4 (64)	36	2100	2100	4053
	45	8,5 (85)	40	2100	870	2250
	90	8,5 (85)	40	2100	2100	4500
	45	7,5 (75)	40	2100	870	2250
	90	7,5 (75)	40	2100	2100	4500
