Отводы сварные секторные (ТУ 102-488-95) предназначены линейных трубопроводов и технологических обвязок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.

Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06–85.

Пример условного обозначения отвода сварного секторного 90°С с наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм на Ру=7,5 МПа при коэффициенте условий У:
Отвод ОСС 90°--1020(16)–7,5–0,6–1,5Dу-у

Основные характеристики

Условное давление, PN (Ру), МПа

до 10,0

Условный диаметр, D, мм

530-1420

Температура, t°C

при монтаже
при эксплуатации
до -60°С
до -40°С

Угол, гр.

30°, 45°, 60°, 90°

Радиус гиба, R

1,5 Ду

Материал

20, 12ГС, 09Г2С, 10Г2ФБЮ

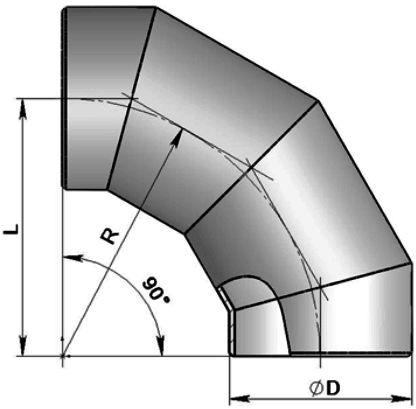

Отводы сварные секторные по ТУ 102-488-95. Внешний вид.

Габаритные размеры и основные параметры сварных секторных отводов.
Наружный диаметр
Dн, мм
Радиус изгиба,
R, мм
Строительная длина L при углах поворота
15°
30°
45°
530
2500
329
670
1036
630
3000
395
804
1243
720
3500
461
938
1450
820
4000
527
1072
1657
1020
5000
658
1340
2071
1220
6000
790
1608
2485
1420
7000
922
1876
2899

Отводы гнутые ГОСТ 24950-81
Отводы гнутые ТУ 102 488-95
Отводы гнутые ТУ 51-515-91
Отводы гнутые 90° (60°, 45°, 30°) ТУ 1468-001-17192736-01
Отводы гнутые 180° ТУ 1468-001-17192736-01
Отводы сварные секторные ОСТ 34 10.752-97
Отводы сварные секторные ОСТ 36 21-77
Отводы сварные секторные ТУ 102-488-95
Отводы сварные секторные ТУ 51 29-81
Отводы крутоизогнутые ГОСТ 17375-2001
Отводы штампосварные ТУ 102 488-95
