Сварные переходные тройники из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Сварные переходные тройники предназначены для применения на трубопроводах, на которые распространяются РД 03–94.

Допускается применение сварных переходных тройников по настоящему стандарту для изготовления трубопроводов по СниП 3.05.05–84.

Тех. характеристики:

Для трубопроводов тепловых сетей допускается применение сварных переходных тройников на рабочее давление до 4,0 Мпа (<= 40,0 кгс/см?), при рабочей температуре до 350°С.

Материалы изготовления:

трубы бесшовные на Рраб.трубы бесшовные на Рраб.<2,2 МПа и Траб.<=425°С по ГОСТ 8733 , 8731 гр.В (сталь марки 10Г2 по ГОСТ 4543); по ТУ 14-3-190–82  (сталь марки 10, 20 по ГОСТ 1050);

трубы бесшовные на Рраб.трубы бесшовные на Рраб.<2,2 МПа и Траб.< минус 30°С по ТУ 14-3-1128–82 (сталь марки 09Г2С по ГОСТ 19281);

трубы электросварные на Рраб. трубы электросварные на Рраб. <=2,5 МПа и Траб.<=350°С по ГОСТ 20295 тип3 (сталь марки 17ГС, 17Г1С по ГОСТ 19281); по ТУ 14-3-1698–90 (сталь марки 17Г1С-у по ТУ 14-3-1698–90);

листовая сталь на Рраб. листовая сталь на Рраб. <=1,6 МПа и Траб. от минус 20°С до плюс 200°С, марки Ст3Гпс4, Ст3сп5 категории 2–5 по ГОСТ 380, на Траб от минус 20°С до плюс 300°С, марки 20 по ГОСТ 1050;

листовая сталь на Рраб. листовая сталь на Рраб. <=2,5 МПа и Траб. от минус 20°С до плюс 350°С, марки 20К по ГОСТ 5520, на Траб от минус 40°С до плюс 350°С, марки 17ГС, 17Г1С по ГОСТ 19281, на Траб от минус 40°С до плюс 425°С, марки 16ГС по ГОСТ 19281, на Траб от минус 60°С до плюс 425°С, марки 09Г2С, 10Г2С1 по ГОСТ 19281.

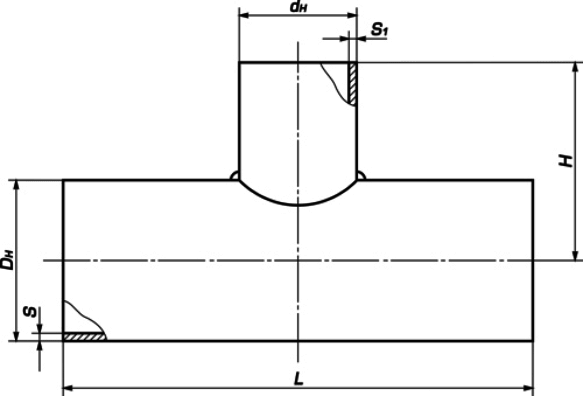

Тройники сварные переходные ОСТ 34-10-764-97. Внешний вид.

Габаритные размеры и основные параметры сварных секторных отводов.
