Заглушки плоские, изготовленные в соответствии с ОСТ 34-42-833-86.

Заглушки подлежат внутреннему антикоррозионному покрытию и предназначены для трубопроводов водоподготовки тепловых электростанций, на Ру=1,0 МПа и температуру среды до +80°С.

Диаметры заглушек от 57 до 1020 мм. Толщина заглушки до 48 мм.

Пример условного обозначения плоской заглушки на Dу80 и на Ру= 1,0 МПа из стали 20:

Заглушка 80–1,0 ОСТ 34–42–833

Основные технические характеристики:

   Условное давление, PN (Ру), МПа

   до1,0

   Наружный диаметр, D, мм

   57-1020

   Температура, t°C

   до плюс 80°С

   Материал

   Ст3сп, 20, 09Г2С

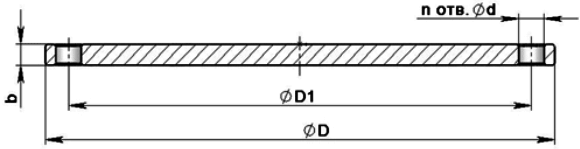

Заглушка плоская по ОСТ 34-42-833-86.
Заглушка плоская по ОСТ 34-42-833-86. Внешний вид.

Габаритные и установочные размеры плоских заглушек по ОСТ 34–42–833

Dу, мм
D, мм
D1, мм
b, мм
d, мм
n
Масса,кг
Pу = 0,6 МПа (6 кгс/см²)
50
140
110
10
14
4
1,17
65
160
130
1,53
80
185
150
18
2,03
100
205
170
2,51
125
235
200
8
3,24
150
260
225
4
200
315
280
5,96
250
370
335
12
12
9,85
300
435
395
14
22
15,9
350
485
445
18
25,5
400
535
495
16
30,8
500
640
600
22
54,5
600
755
705
25
26
20
85,8
700
860
810
30
24
133,8
800
975
920
30
171,9
1000
1175
1120
35
28
292,5
Pу = 1,0 МПа (10 кгс/см²)
50
160
125
10
18
4
1,5
65
180
145
1,92
80
195
160
2,26
100
215
180
8
2,69
125
245
210
3,54
150
280
240
12
22
5,51
200
335
295
14
9,35
250
390
350
18
12
16,24
300
440
400
20,84
350
500
460
22
16
32,9
400
565
515
26
41,85
500
670
620
25
20
67,12
600
780
725
30
30
109,5
700
895
840
35
24
167,3
800
1010
950
38
33
232
1000
1220
1160
48
28
431
