Фланцы стальные ГОСТ 12822-80	Фланцы стальные плоские приварные ГОСТ 12820-80		Фланцы ГОСТ 12821-80

Краткая техническая характеристика:

Условное давление, PN (Ру), МПа	"0,1; 0,25"	"0,6; 1,0"	1,6	2,5
Условный диаметр, Dу, мм	10-2400	10-1600	10-1200	10-800
Температура	От минус 70 до плюс 300° С
Материал	сталь 3сп, 20, 25, 09Г2С, 10Г2, 15Х5М, 12Х18Н10Т

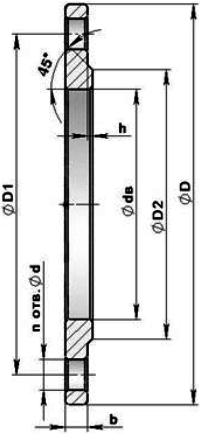

Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патруб ков, аппаратов и резервуаров. Пример условного обозначения при заказе круглого стального приварного фланца Dу 100 мм на Ру 1,6 МПа (16,0 атм) из стали 20 с соединительным выступом исполнения 1: Фланец 1 100 16 ст.20 ГОСТ 12820-80.

Dу, мм	размеры, мм					к-во отв.	Масса,кг
Dу, мм	D	D1	dв	b	d	n, шт.	Масса,кг
PN = 0,6 МПа (6 кгс/см²)
15	80	55	19	10	11	4	0,33
20	90	65	26	12			0,53
25	100	75	33	12			0,64
32	120	90	39	13	14		1,01
40	130	100	46	13			1,21
50	140	110	59	13			1,33
65	160	130	78	13			1,63
80	185	150	91	15	18		2,44
100	205	170	110	15			2,85
125	235	200	135	17		8	3,88
150	260	225	161	17			4,39
200	315	280	222	19			5,89
250	370	335	273	20		12	7,67
300	435	395	325	20	22		10,28
350	485	445	377	22			12,58
400	535	495	426	24		16	15,2
500	640	600	530	25		16	19,72
600	755	705	630	25	26	20	26,24
800	975	920	820	27	30	24	46,14
1000	1175	1120	1020	31	30	28	64,36
1200	1400	1340	1220	34	33	32	99,03
PN = 1,0 МПа (10 кгс/см²)
15	95	65	19	10	14	4	0,51
20	105	75	26	12			0,74
25	115	85	33	12			0,89
32	135	100	39	14	18		1,4
40	145	110	46	15			1,71
50	160	125	59	15			2,06
65	180	145	78	17			2,8
80	195	160	91	17			3,19
100	215	180	110	19		8	3,96
125	245	210	135	21			5,4
150	280	240	161	21	22		6,62
200	335	295	222	21			8,05
250	390	350	273	23		12	10,65
300	440	400	325	24		12	12,9
350	500	460	377	24		16	15,85
400	565	515	426	26	26	16	21,56
500	670	620	530	28	26	20	27,7
600	780	725	630	31	30	20	39,4
800	1010	950	820	37	33	24	79,16
1000	1220	1160	1020	43	33	28	118,43
1200	1455	1380	1220	51	39	32	197,44
PN = 1,6 МПа (16 кгс/см²)
15	95	65	19	12	14	4	0,61
20	105	75	26	14			0,86
25	115	85	33	16			1,17
32	135	100	39	16	18		1,58
40	145	110	46	17			1,96
50	160	125	59	19			2,58
65	180	145	78	21			3,42
80	195	160	91	21			3,71
100	215	180	110	23		8	4,73
125	245	210	135	25			6,38
150	280	240	161	25	22		7,81
200	335	295	222	27	22	12	10,1
250	405	355	273	28	26		14,49
300	460	410	325	28			17,78
350	520	470	377	30		16	22,88
400	580	525	426	34	30	16	31
500	710	650	530	44	33	20	57,01
600	840	770	630	45	39	20	80,03
800	1020	950	820	49	39	24	104,41
1000	1255	1170	1020	58	45	28	179,37
1200	1485	1390	1220	71	52	32	297,78
PN = 2,5 МПа (25 кгс/см²)
15	95	65	19	14	14	4	0,7
20	105	75	26	16			1
25	115	85	33	16			1,2
32	135	100	39	18	18		1,8
40	145	110	46	19			2,2
50	160	125	59	21			2,7
65	180	145	78	21		8	3,2
80	195	160	91	23			4,1
100	230	190	110	25	22		5,9
125	270	220	135	27	26		8,3
150	300	250	161	27			10,1
200	360	310	222	29		12	13,3
250	425	370	273	31	30	12	18,9
300	485	430	325	32	30	16	23,9
350	550	490	377	38	33		34,4
400	610	550	426	40	33		44,6
500	730	660	530	48	39	20	67,3
600	840	770	630	49	39	20	90,87
800	1075	990	820	63	45	24	181,43

Фланцы воротниковые ГОСТ 12821-80
Фланцы стальные свободные на приварном кольце ГОСТ 12822-80.
Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80.
