Отводы сварные секторные (ТУ 51 29-81) предназначаются для ответвлений от магистральных и обвязочных трубопроводов для транспортирования некоррозионноактивного газа в условиях Крайнего Севера.

Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06–85.

Пример условного обозначения отвода сварного с наружным диаметром 1220 мм, с углом поворота ?=15° на Ру=7,5 МПа при коэффициенте условий работ 0,75:
Отвод ОСС 15°--1220-7,5-0,6–10,0–0,75 ТУ 51–29–81

Основные характеристики

Условное давление, PN (Ру), МПа	От 5,5 до 10,0
Наружный диаметр, D, мм	От 720-1420
Температура, t°C	до -60°С
Угол, гр.	От 3° до 30° через 3°
Радиус поворота, R, мм	5 Ду и 6,5 Ду
Материал	20, 12ГС, 09Г2С

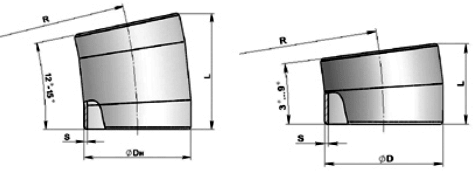

Отводы сварные секторные по ТУ 51 29-81. Внешний вид.

Габаритные размеры и основные параметры сварных секторных отводов.

Dу, мм	Dн, мм	S, мм	угол, гр.	L, мм	R, мм	PN, МПа (кгс/см²)		Теор. масса, кг
						при коэффициенте работы трубопровода
						m=0,6	m=0,75
700	720	11,3	3	259	4600	7,5 (75)	7,5 (75)	47
			6	518	4600			95
			7,5	516	3600			94
			9	777	4600			143
			12	1035	4600			191
			15	1030	3600			187
			18	1239				224
			21	1442				261
			24	1647				299
			27	1849				336
			30	2043				373
		14	3	259	4600		10,0 (100)	58
			6	518	4600			118
			7,5	516	3600			116
			9	777	4600			177
			12	1035	4600			236
			15	1030	3600			232
			18	1239				276
			21	1442				322
			24	1647				369
			27	1849				415
			30	2043				464
		16	3	259	4600	10,0 (100)	10,0 (100)	66
			6	518	4600			133
			7,5	516	3600			131
			9	777	4600			200
			12	1035	4600			268
			15	1030	3600			262
			18	1239				314
			21	1442				367
			24	1647				420
			27	1849				472
			30	2043				524
1000	1020	12,9	3	366	3500	5,5 (55)	7,5 (75)	109
			6	732	3500			218
			7,5	732	5100			214
			9	1098	6500			327
			12	1463	6500			437
			15	1460	5100			428
			18	1755				514
			21	2044				600
			24	2332				686
			27	2619				772
			30	2895				857
		16	3	366	6500	6,4 (64)	7,5 (75)	134
			6	732	6500			269
			7,5	732	5100			265
			9	1098	6500			410
			12	1463	6500			540
			15	1460	5100			530
			18	1755				635
			21	2044				741
			24	2332				853
			27	2619				953
			30	2895				1060
		18,4	3	366	6500	7,5 (75)	10,0 (100)	153
			6	732	6500			307
			7,5	732	5100			301
			9	1098	6500			463
			12	1463	6500			618
			15	1460	5100			606
			18	1755				726
			21	2044				847
			24	2332				970
			27	2619				1091
			30	2895				1215
		21,5	3	366	6500	10,0 (100)	10,0 (100)	176
			6	732	6500			356
			7,5	732	5100			354
			9	1098	6500			537
			12	1463	6500			717
			15	1460	5100			708
			18	1755				846
			21	2044				987
			24	2332				1129
			27	2619				1271
			30	2895				1415
1200	1220	15,4	3	439	7800	5,5 (55)	7,5 (75)	185
			6	879	7800			373
			7,5	875	6100			366
			9	1317	7800			560
			12	1755	7800			749
			15	1746	6100			732
			18	2099	7100		5,5 (55)	877
			21	2446			7,5 (75)	1023
			24	2789				1170
			27	3132				1317
			30	3463				1464
		19,1	3	439	7800	7,5 (75)	7,5 (75)	228
			6	879	7800			460
			7,5	875	6100			453
			9	1317	7800			692
			12	1755	7800			924
			15	1746	6100			906
			18	2099				1082
			21	2446				1263
		20,5	24	2789				1556
		19,1	27	3132				1626
		20,5	18	2099				1160
			21	2446				1350
			24	2789				1556
			27	3132				1743
			30	3463				1812
		22	3	439	7800		10,0 (100)	262
			6	879	7800			528
			7,5	875	6100			516
			9	1317	7800			794
			12	1755	7800			1063
			15	1746	6100			1039
			18	2099				1244
			21	2446				1451
			24	2789				1661
			27	3132				1870
			30	3463				2085
1400	1420	19,5	3	502	8900	5,5 (55)	7,5 (75)	311
			6	1004	8900			625
			7,5	1019	7100			637
			9	1505	8900			952
			12	2005	8900			1255
			15	2033	7100			1274
			18	2443				1501
			21	2846				1751
			24	3246				2002
			27	3647				2254
			30	4032				2546
		23,2	3	502	8900	6,4 (64)	7,5 (75)	366
			6	1004	8900			738
			7,5	1019	7100			744
			9	1505	8900			1111
			12	2005	8900			1484
			15	2033	7100			1488
			30	4032	7100			2976
		24,3	3	502	8900	7,5 (75)	7,5 (75)	385
			6	1004	8900			775
			7,5	1019	7100			781
			9	1505	8900			1166
			12	2005	8900		10,0 (100)	1559
			15	2033	7100		10,0 (100)	1563
			18	2443			7,5 (75)	1863
			21	2846				2175
			24	3246				2487
			27	3647				2800
			30	4032			10,0 (100)	3125
		26,7	3	502	8900			420
			6	1004	8900			847
			7,5	1019	7100			845
			9	1505	8900			1276
			12	2005	8900			1709
			15	2033	7100			1700
			18	2443				2040
			21	2846				2382
			24	3246				2723
			27	3647				3065
			30	4032				3410
		31,9	3	502	8900	10,0 (100)	10,0 (100)	495
			6	1004	8900			1003
			7,5	1019	7100			1000
			9	1505	8900			1514
			12	2005	8900			2025
			15	2033	7100			2016
			30	4032	7100			4051
